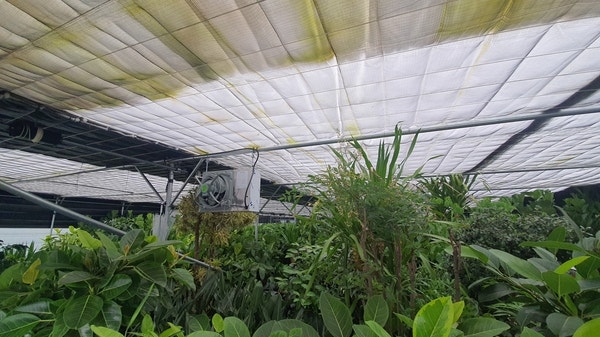

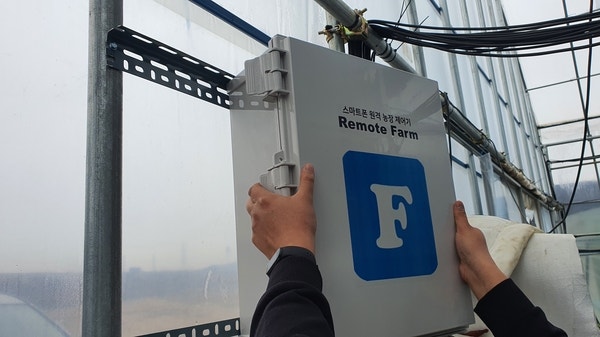

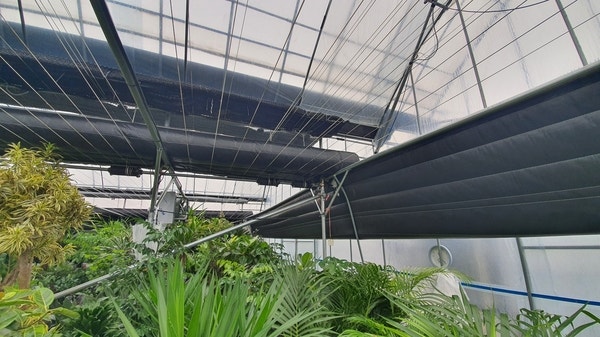

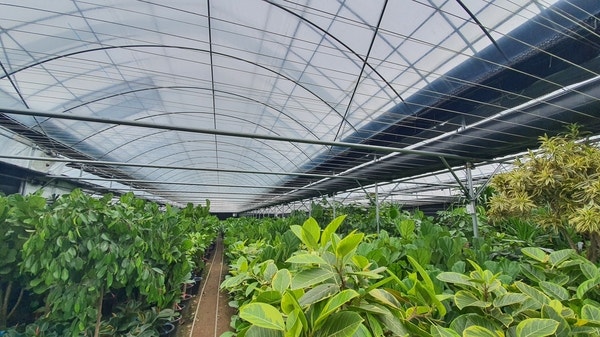

경기도 여주의 원예하우스에 기존 자동 수평예인 권취식 다겹 보온 시스템을 활용한 리모트팜 원격제어를 설치한 사례입니다.
기존 컨트롤박스 접점 연동

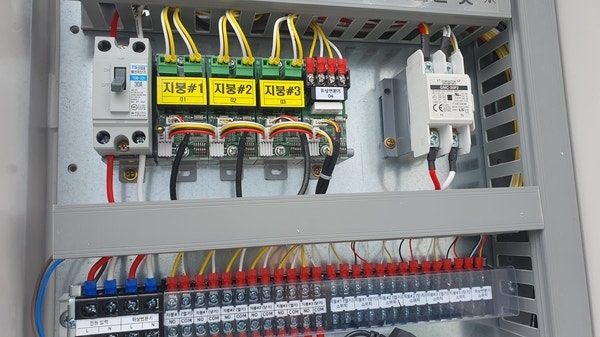

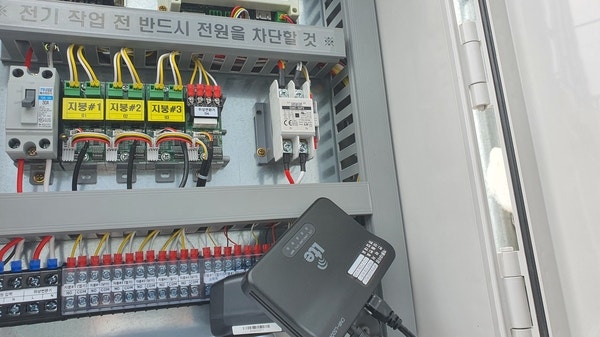

기존 컨트롤박스를 그대로 활용하고 스위치 신호를 제어하도록 구성했습니다. 다겹 보온커튼 개폐기 3대에 개폐기별 열기·닫기 접점을 연결해 총 6채널을 제어합니다.
위상변환기 원격제어

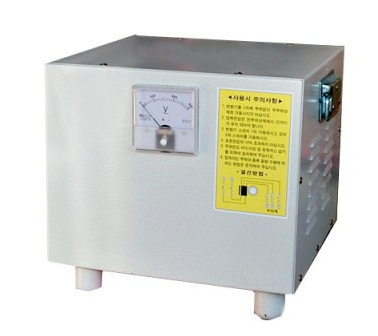

현장은 단상 전원을 사용하지만 커튼 개폐기는 삼상 모터여서 위상변환기를 함께 사용합니다. 위상변환기를 스마트폰에서 켜고 끌 수 있도록 연결하고, 켠 뒤 10분이 지나면 자동으로 꺼지도록 설정했습니다.
모터 사양

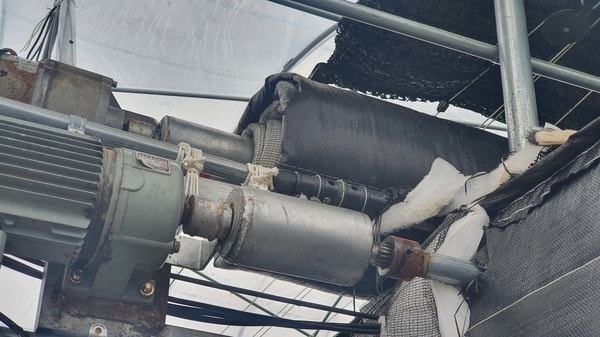

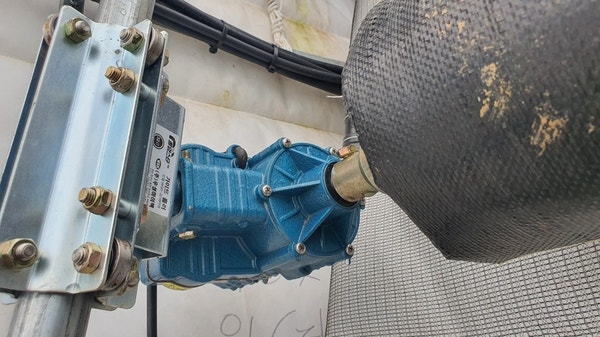

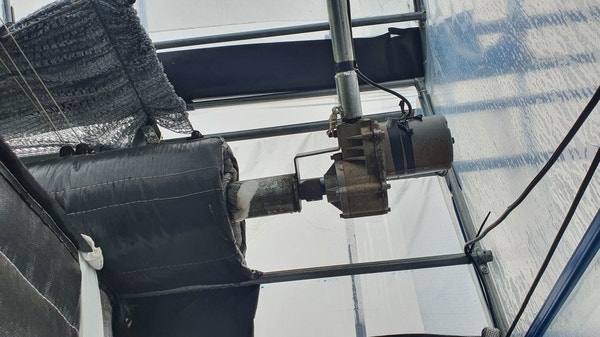

수평 예인 권취식 다겹 보온커튼에는 1/2마력 삼상 기어드모터가 장착되어 있습니다. 커튼 모터 사양에 맞춰 제어반을 구성했습니다.
이 현장에서는 기본 온도센서를 선택하지 않아 센서 항목은 설치 구성에서 제외했습니다.
