전라남도 목포의 2동 시설에서 사용할 주문형 리모트팜 컨트롤박스를 제작한 사례입니다. 의뢰 업체명과 상세 주소, 담당자 연락처는 공개하지 않습니다. 재배 작물은 제공 자료에서 확인되지 않아 별도로 표기하지 않았습니다.
개폐기 11채널 구성

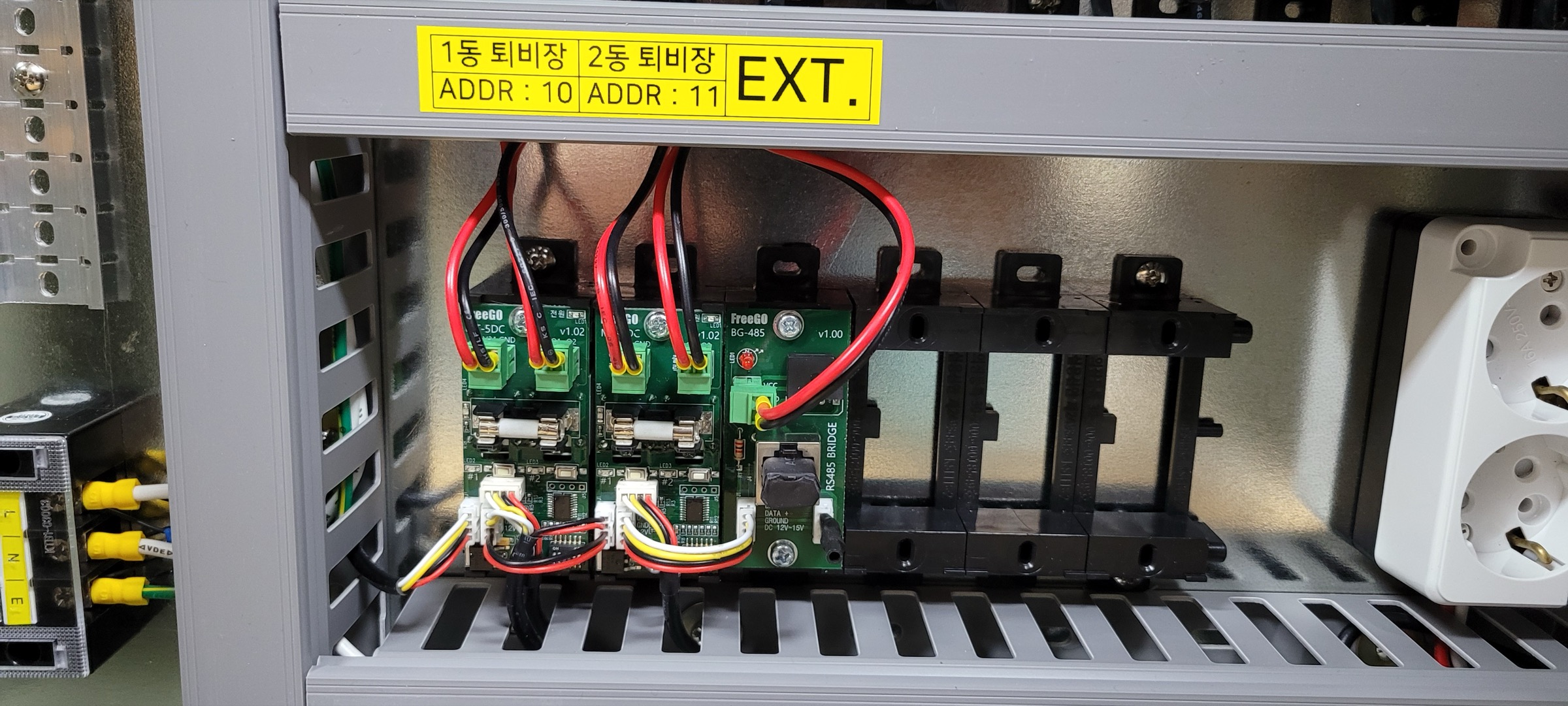

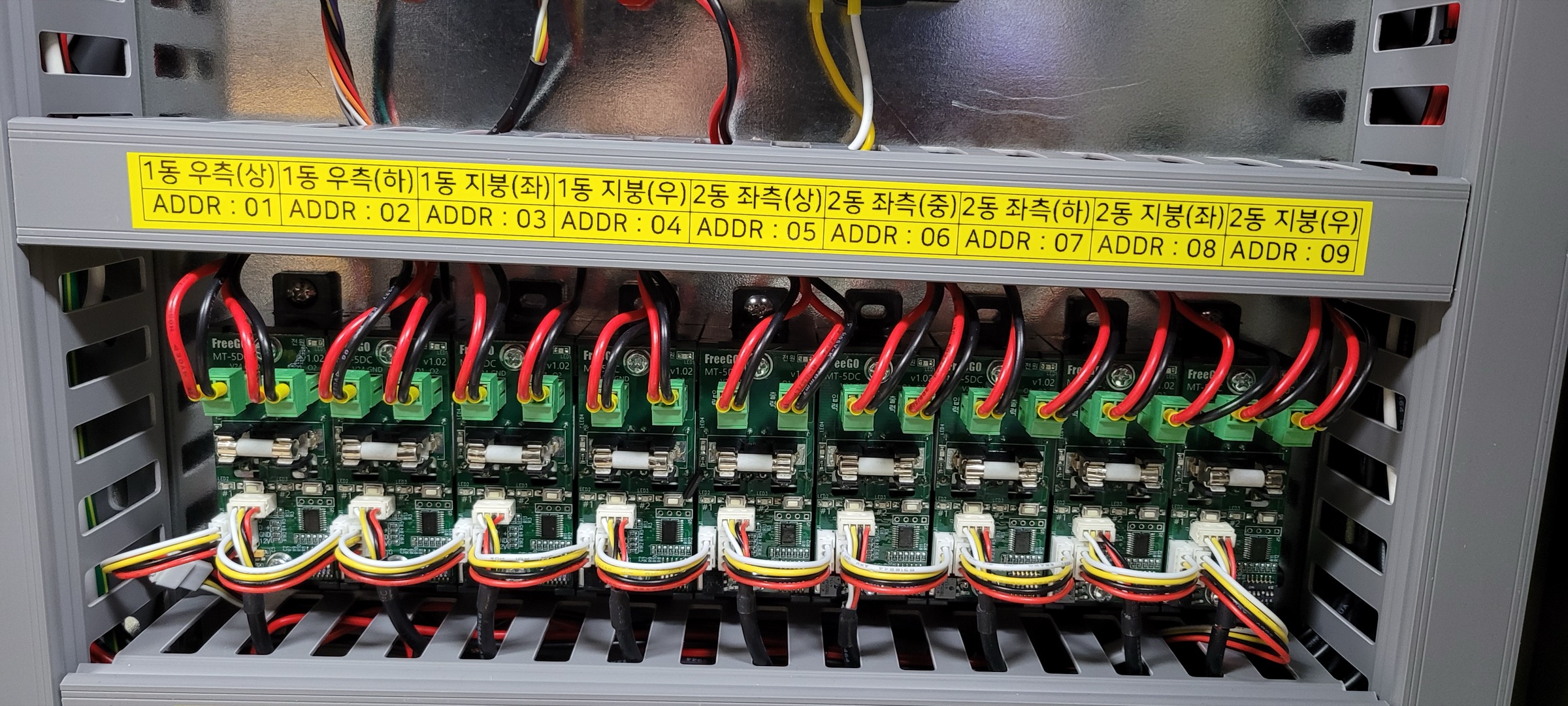

DC 24V 50W 개폐기 제어 모듈 MT-8DC를 이용해 총 11채널을 구성했습니다. 1동 우측 상·하 2채널과 지붕 좌·우 2채널, 2동 좌측 상·중·하 3채널과 지붕 좌·우 2채널, 1동·2동 퇴비장 각 1채널입니다.
현장 조작부와 단자대

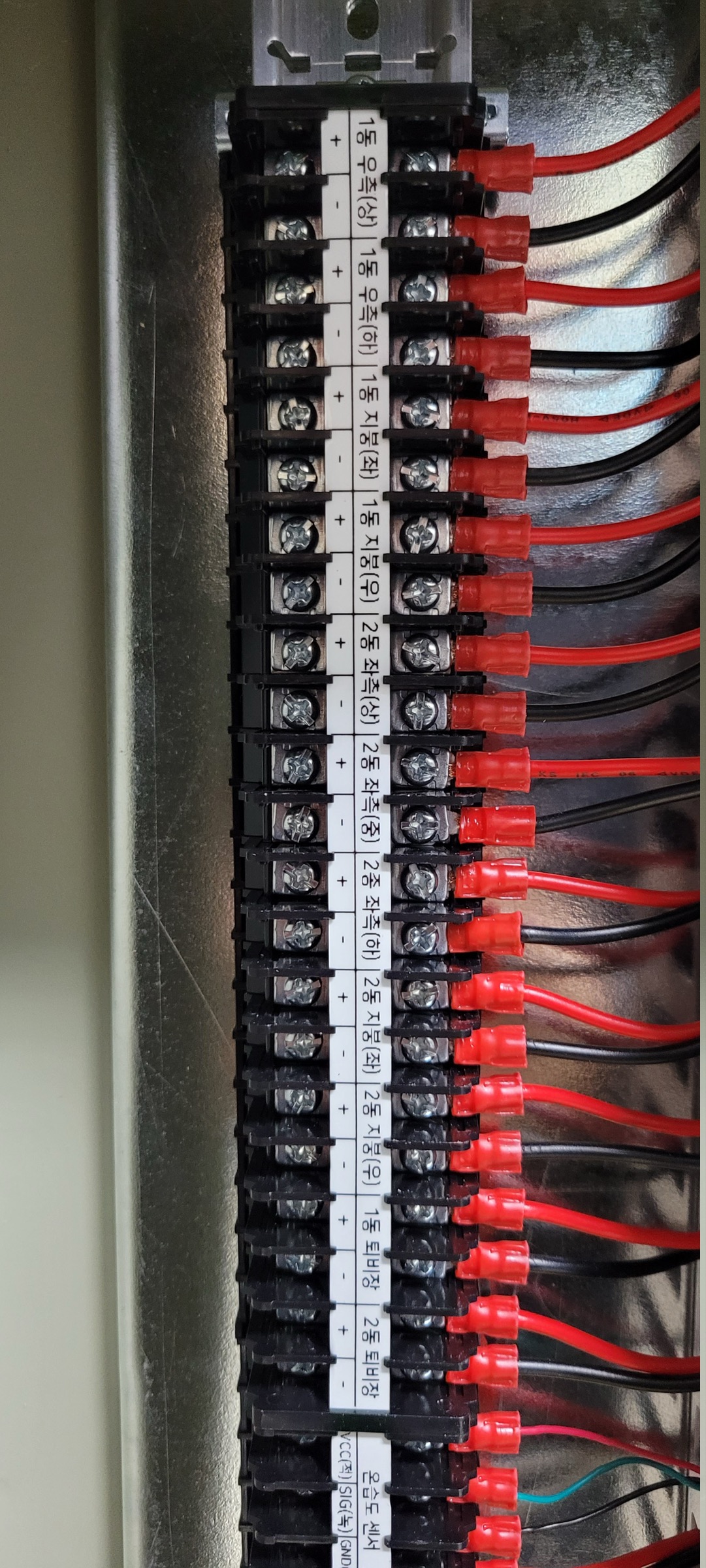

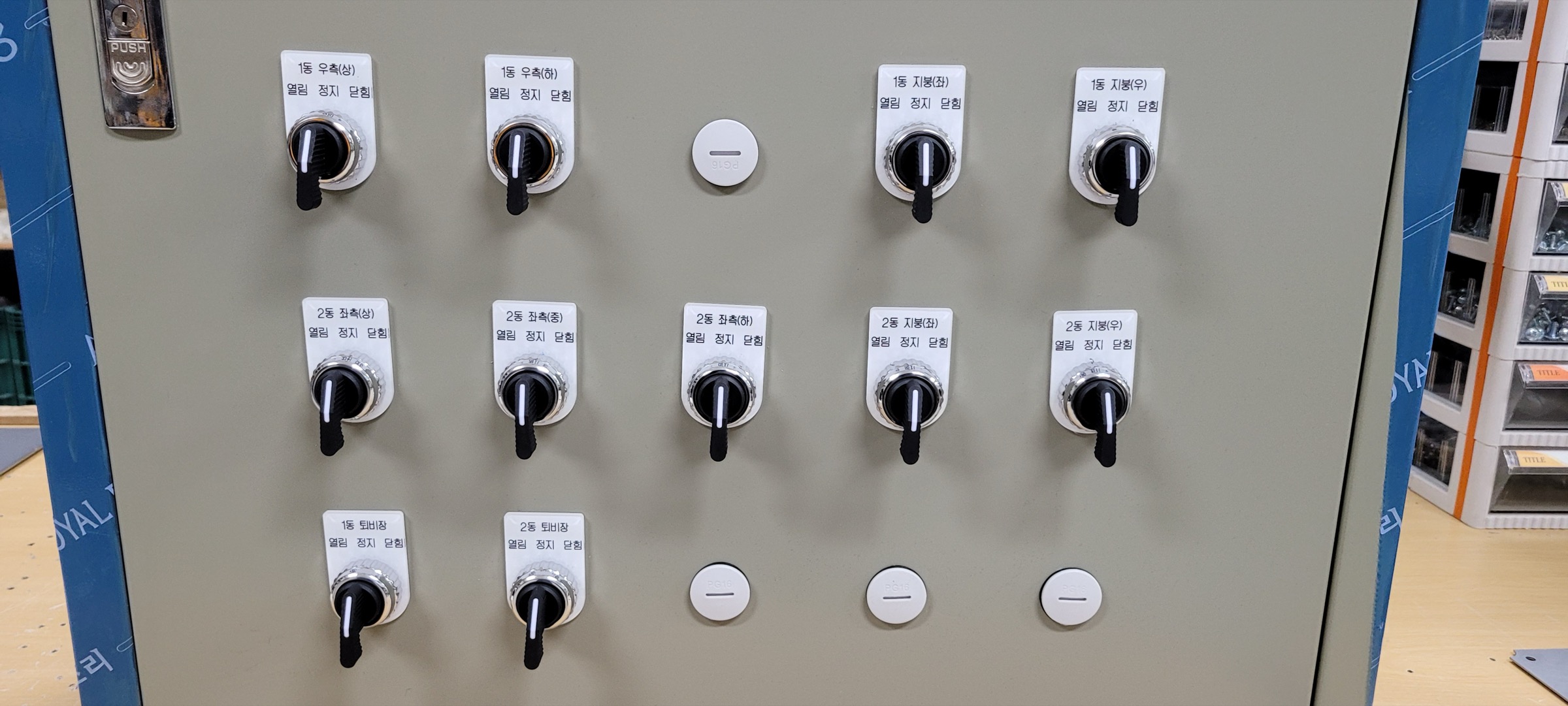

제어반 전면에는 11개 제어 위치를 각각 구분한 개별 조작 스위치를 배치했습니다. 내부 단자대에도 동일한 위치명을 표시해 개폐기 배선과 온습도·감우 센서 배선을 구분했습니다.
IoT 통신과 환경센서

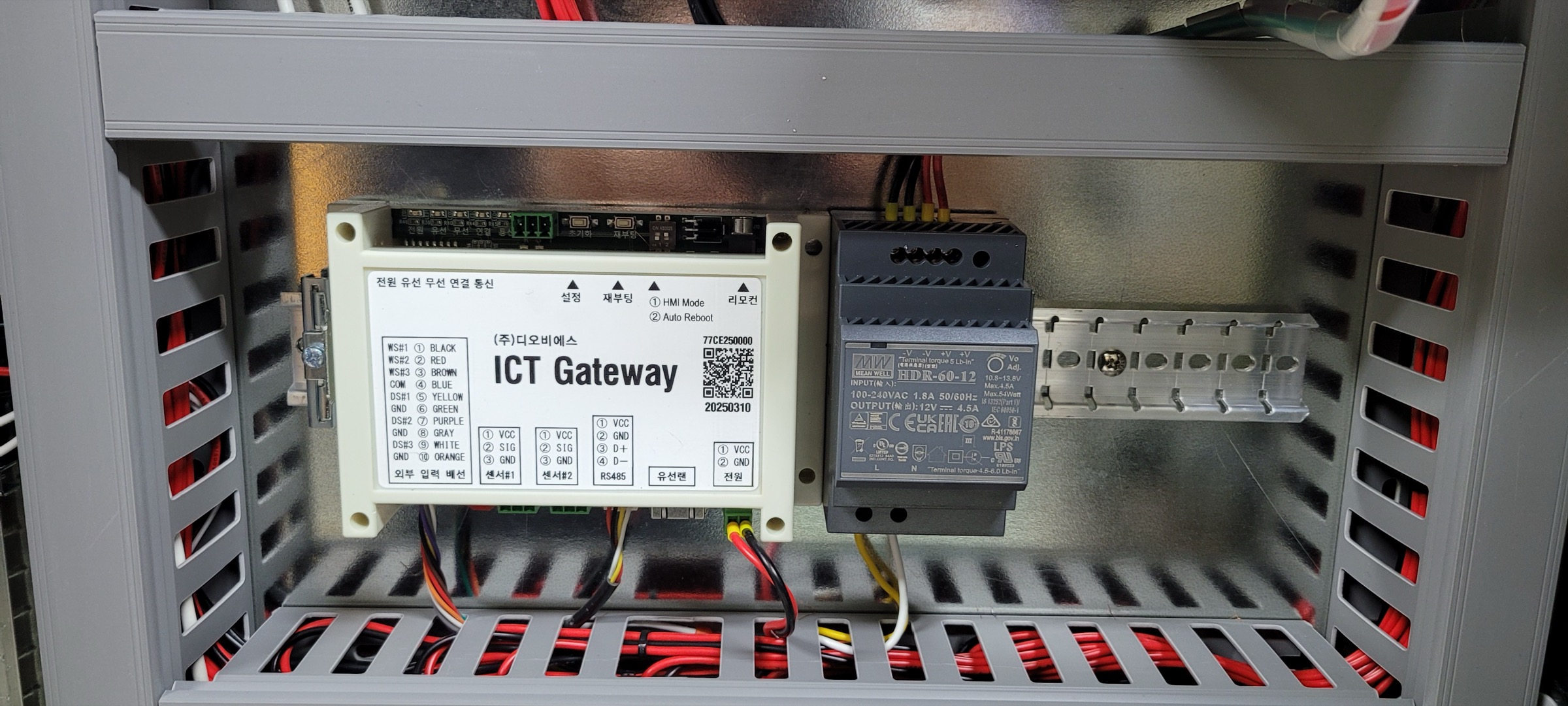

IoT Gateway 1대와 브리지 모듈을 구성했습니다. 표시형 온습도센서는 -30~65℃, 0~95% 범위를 지원하며, 감우센서와 함께 연결하도록 센서 단자와 연장 배선을 준비했습니다.
전원과 외함 사양

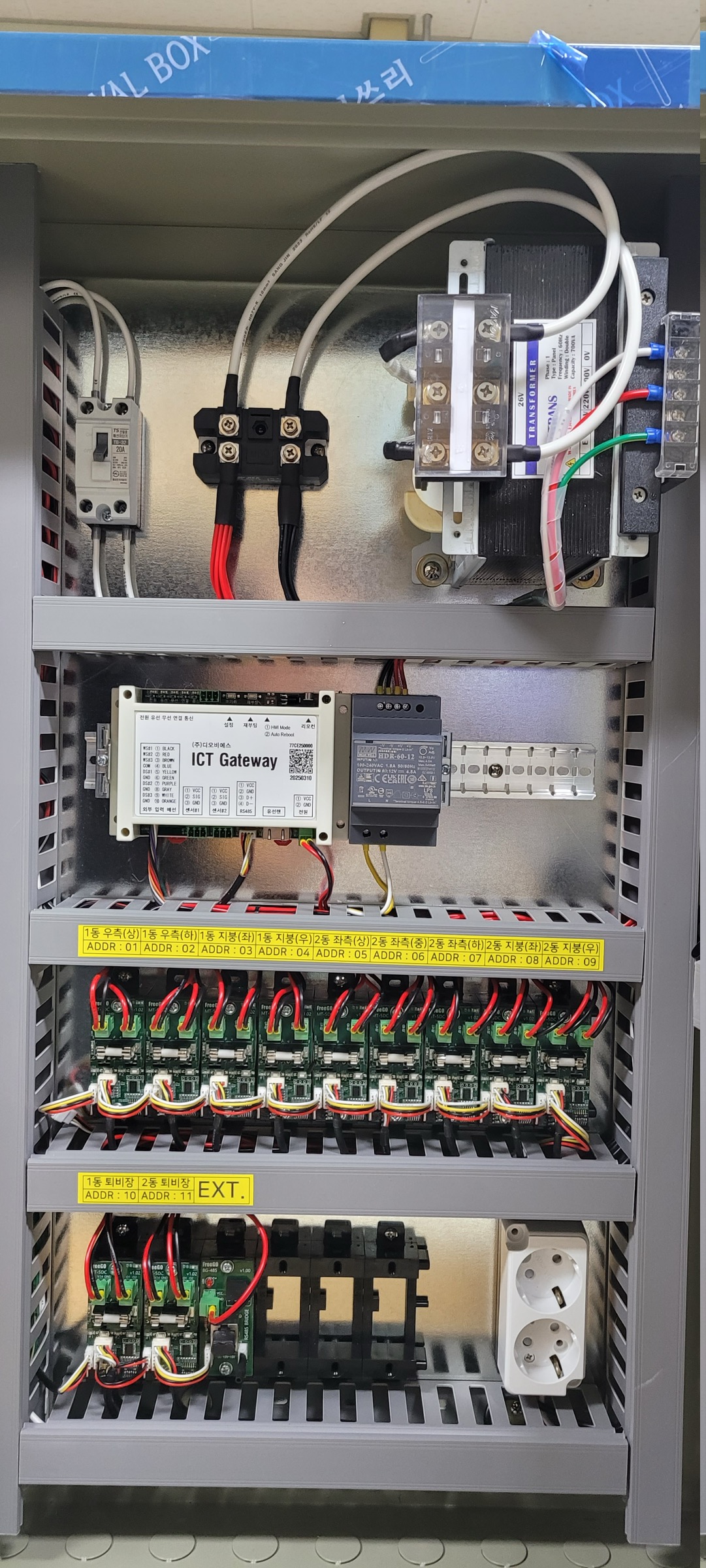

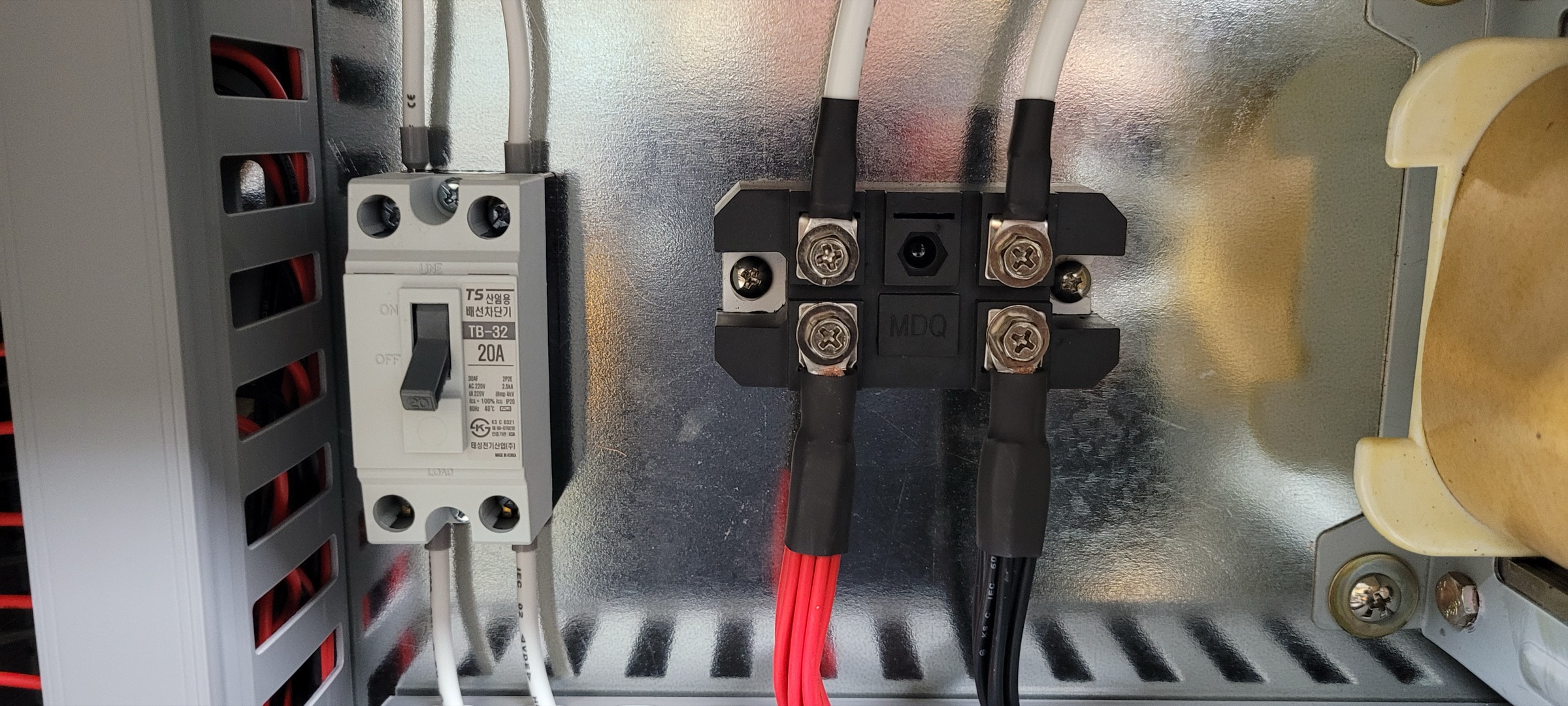

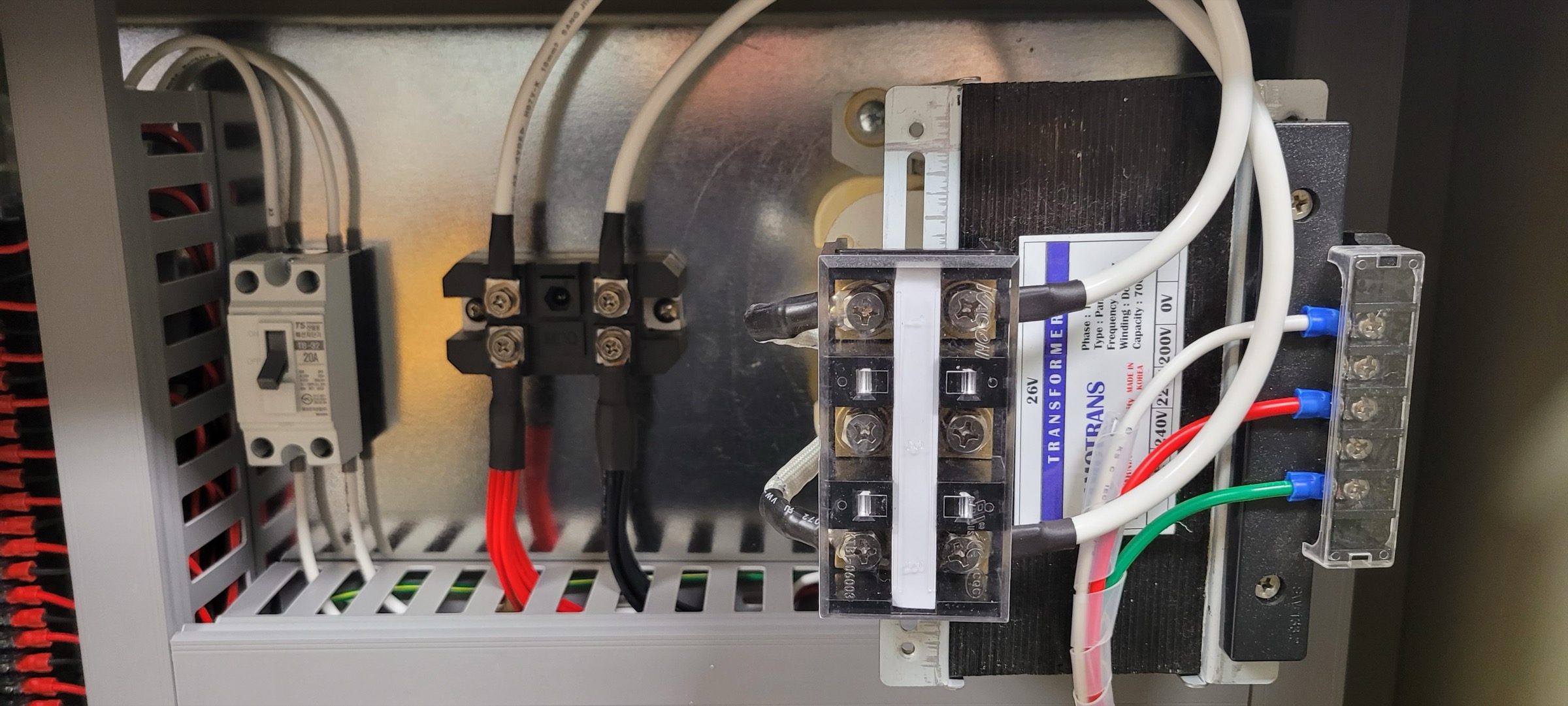

IoT 장치에는 DC 12V 60W SMPS를, DC 24V 개폐기에는 700VA 전원공급장치를 적용했습니다. 메인 차단기와 정류부, 배선 덕트를 방수·난연 옥내용 600×800×200mm 외함에 조립하고 회로별 라벨을 부착했습니다.
