강원도 홍천의 수직타워 스마트팜 비닐하우스에 설치할 맞춤형 리모트팜 컨트롤박스를 제작한 내용입니다.
도면 설계와 제어반 가공

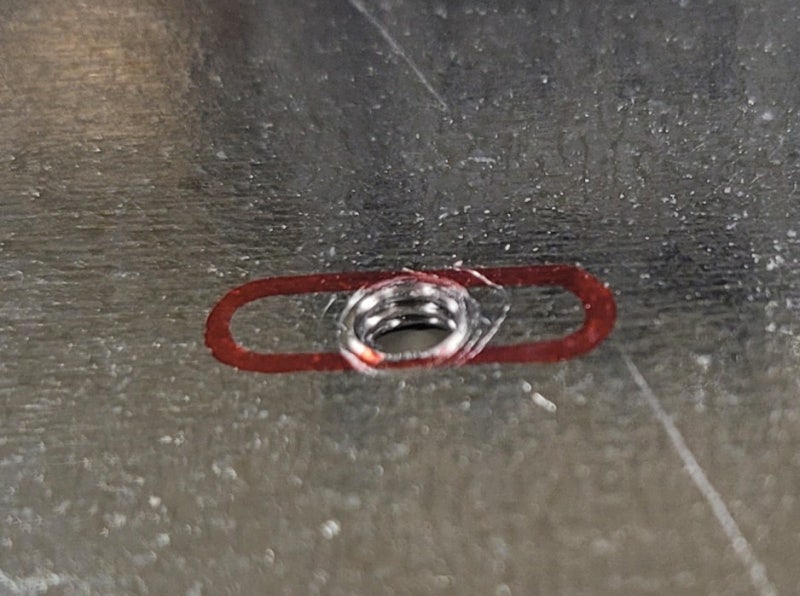

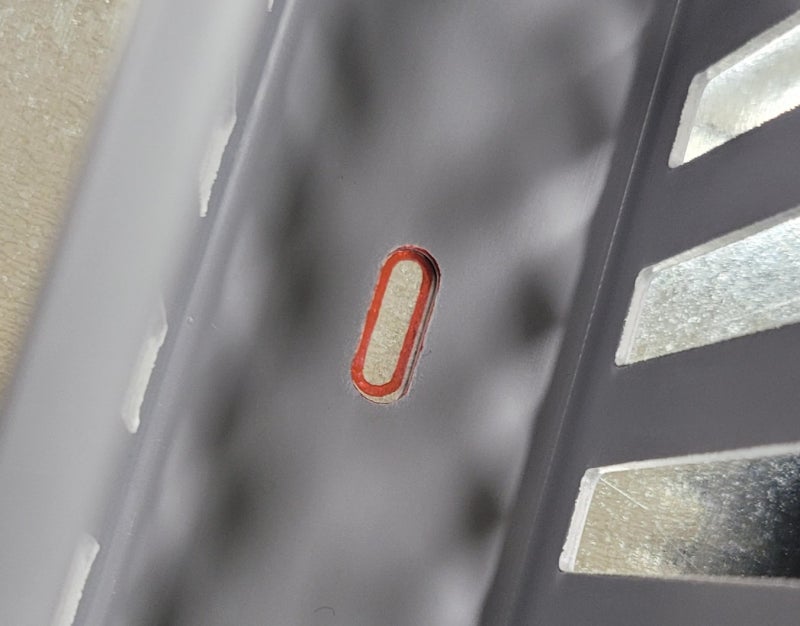

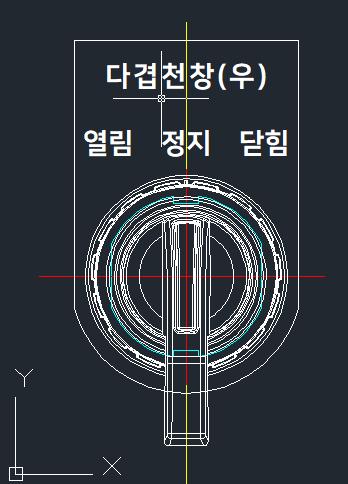

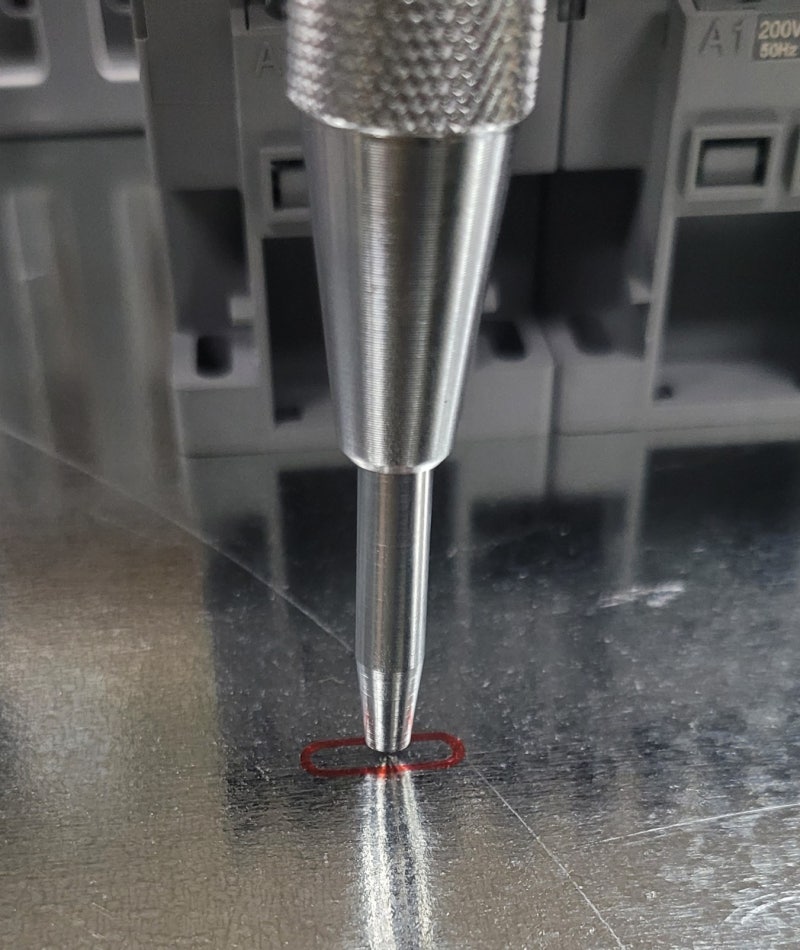

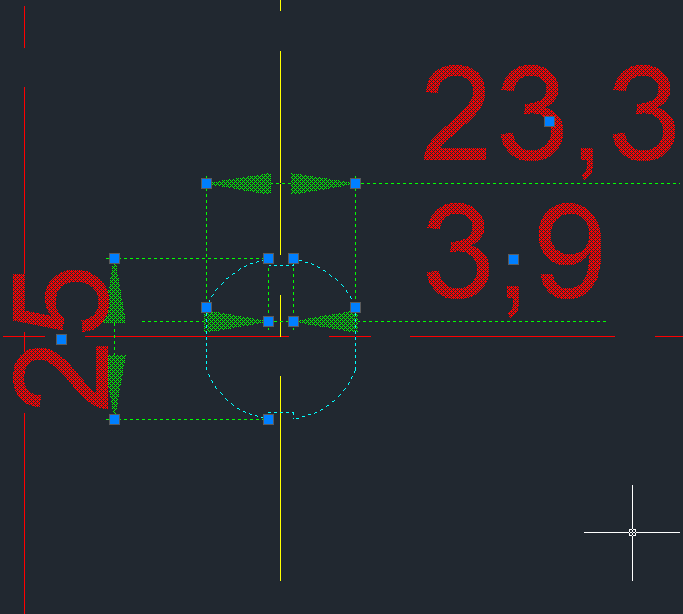

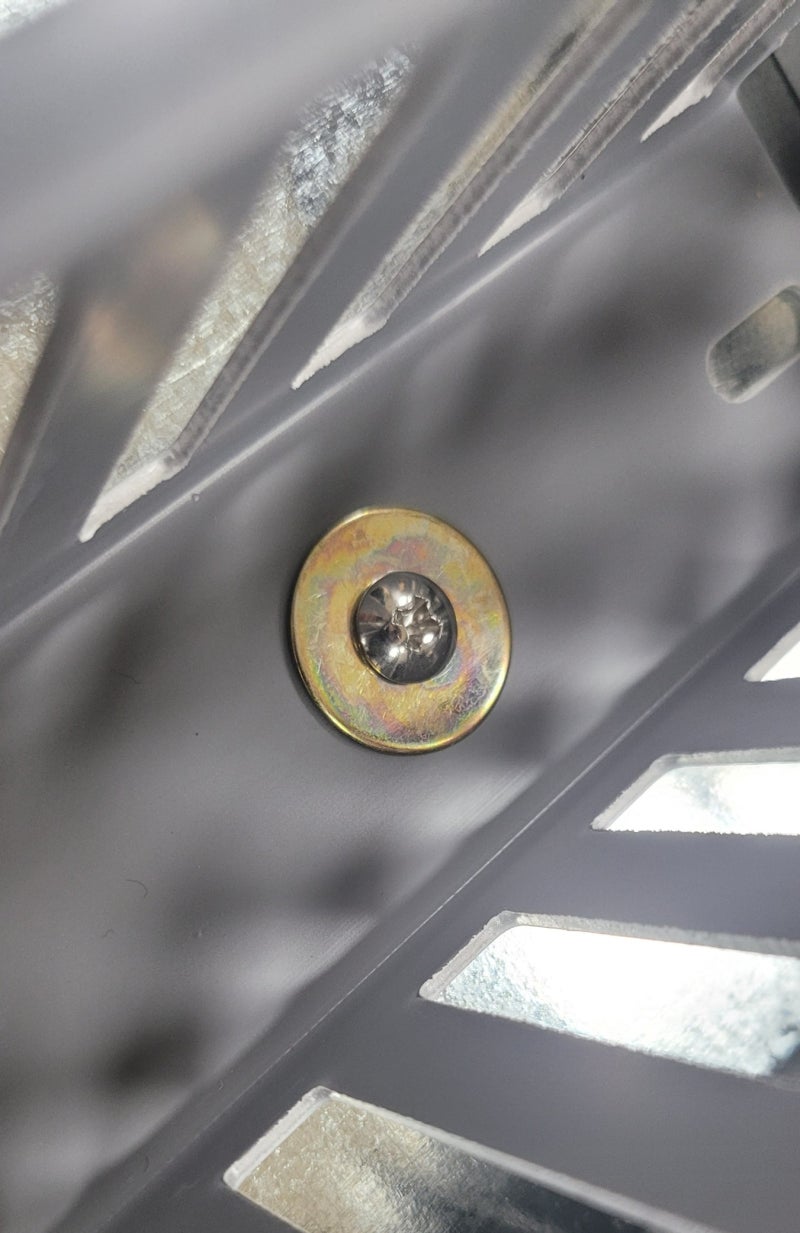

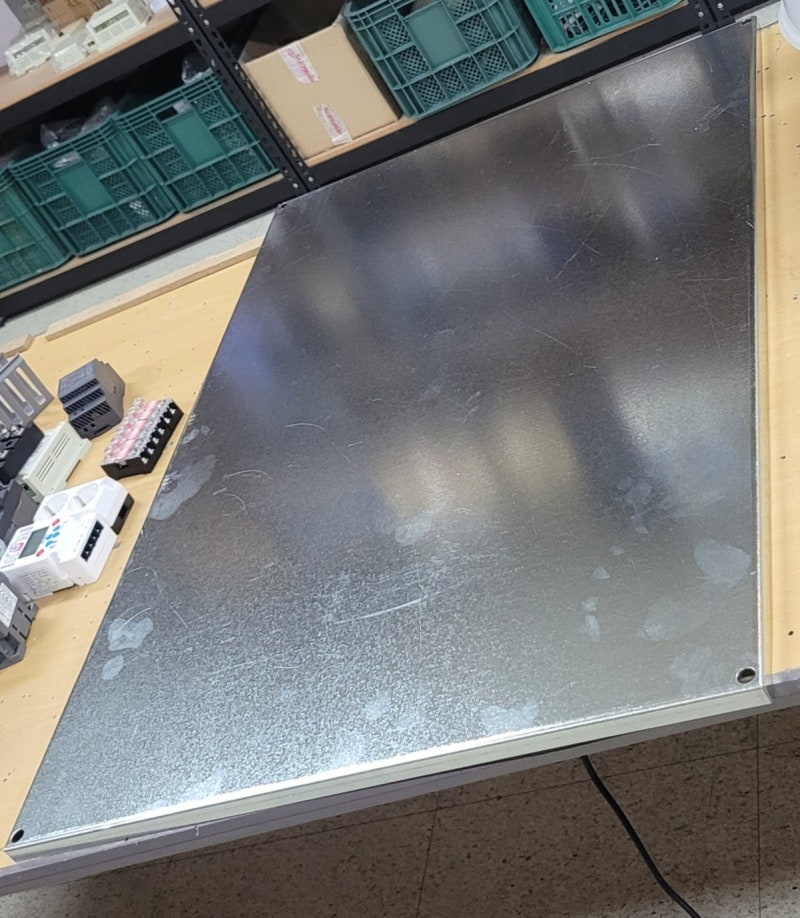

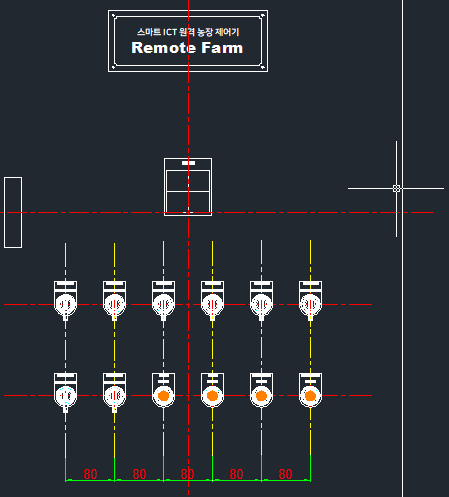

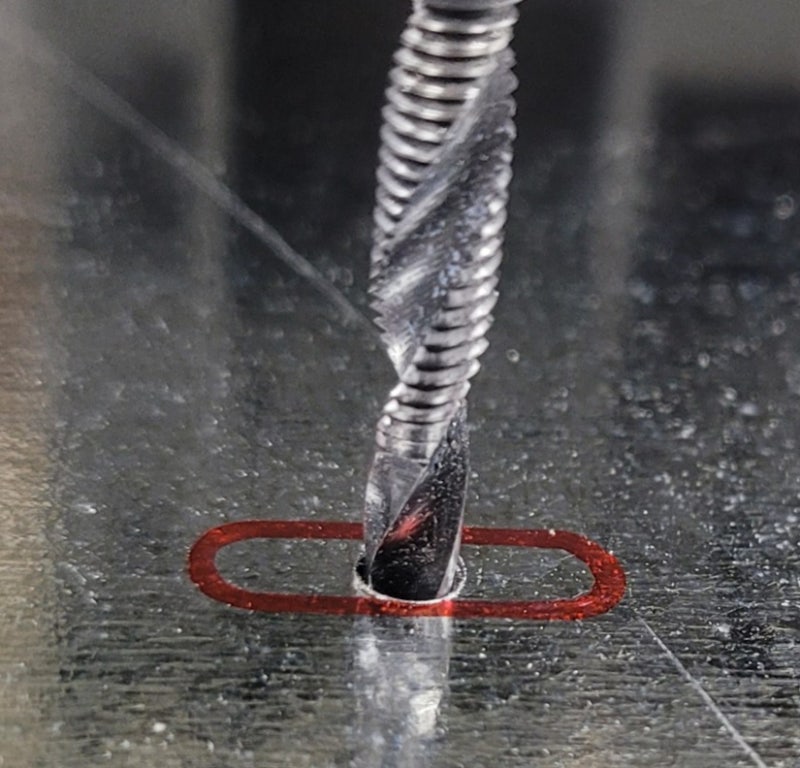

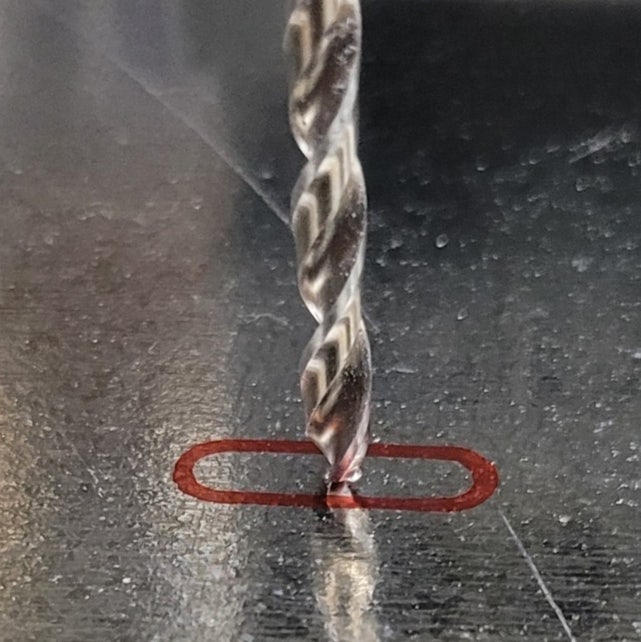

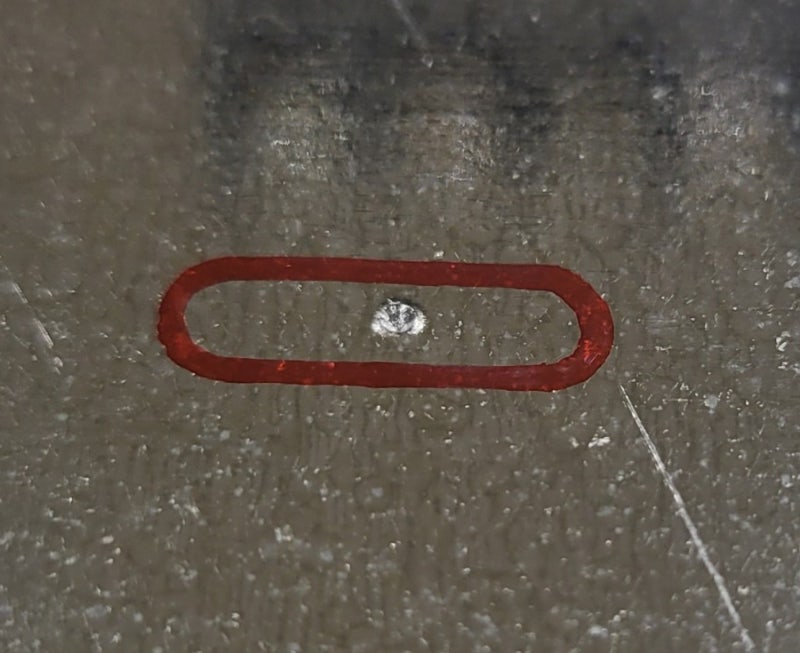

현장의 제어 항목에 맞춰 제어반 외형과 내부 배치를 도면으로 설계하고, 전면 스위치와 표시장치의 위치를 잡은 뒤 함체를 가공했습니다.

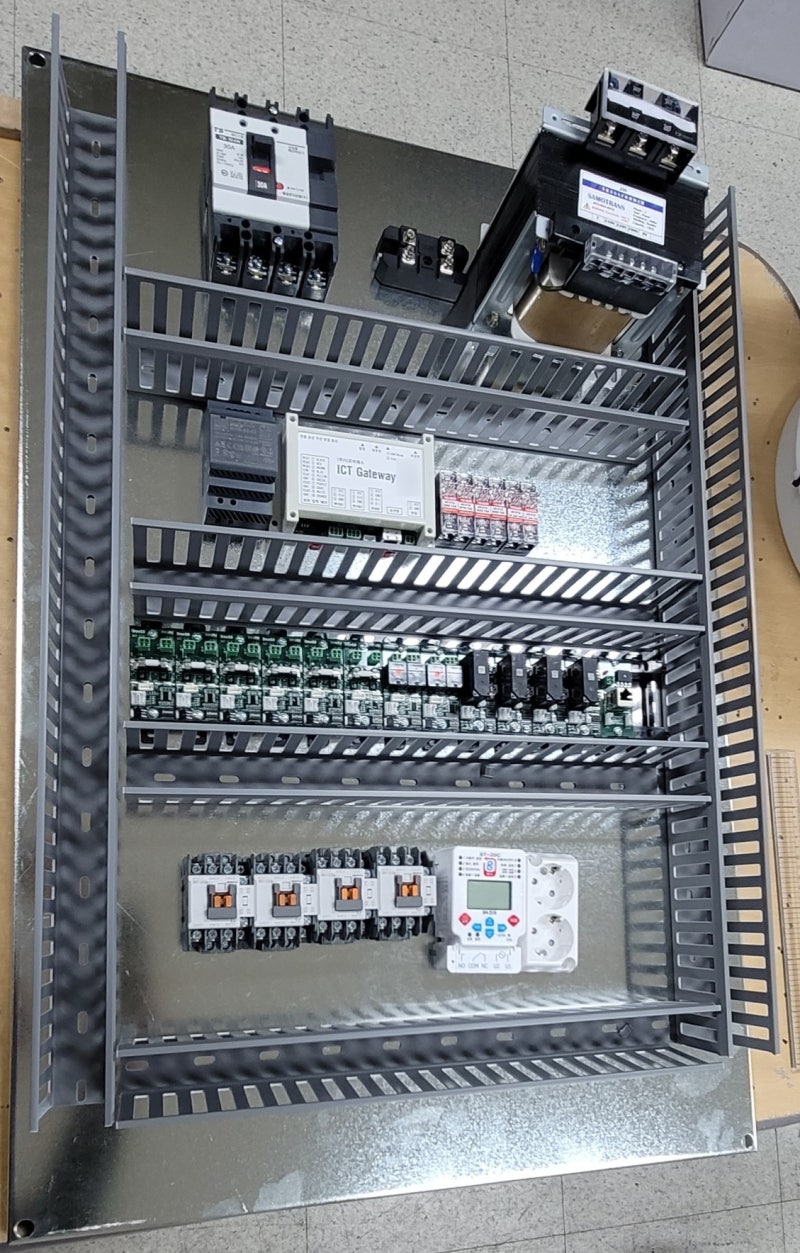

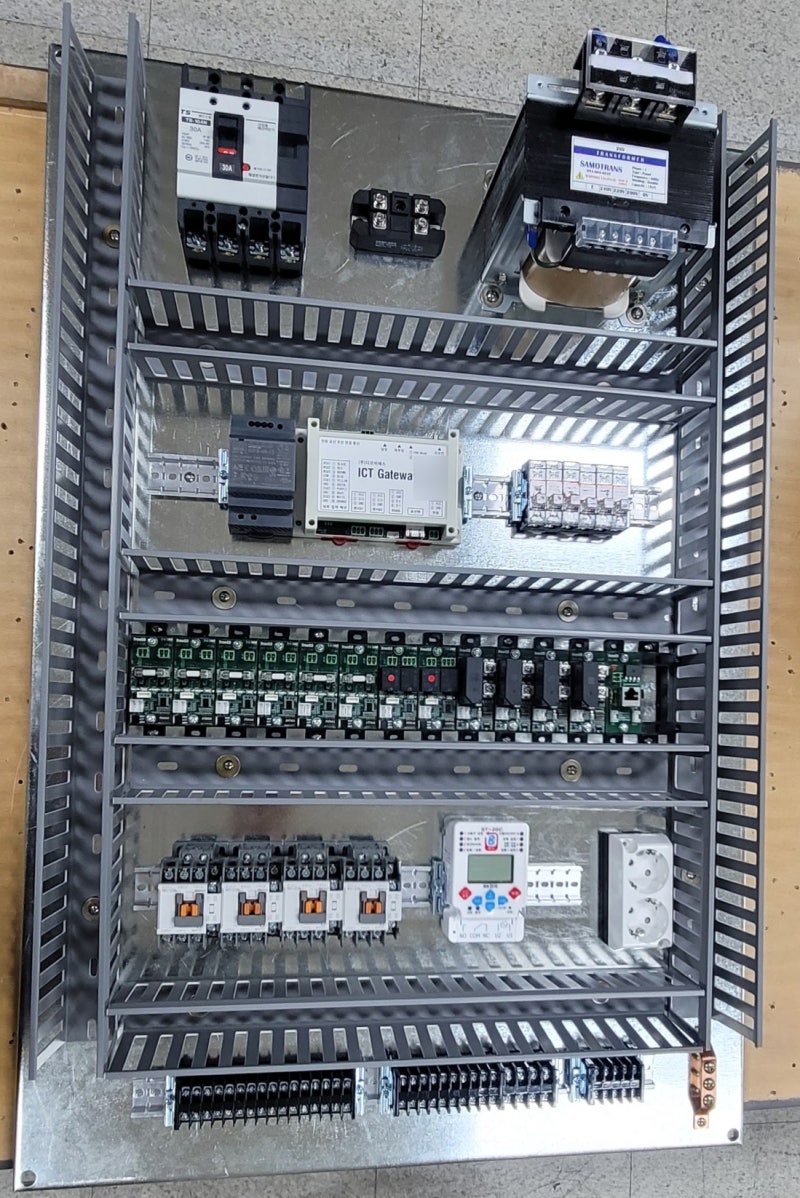

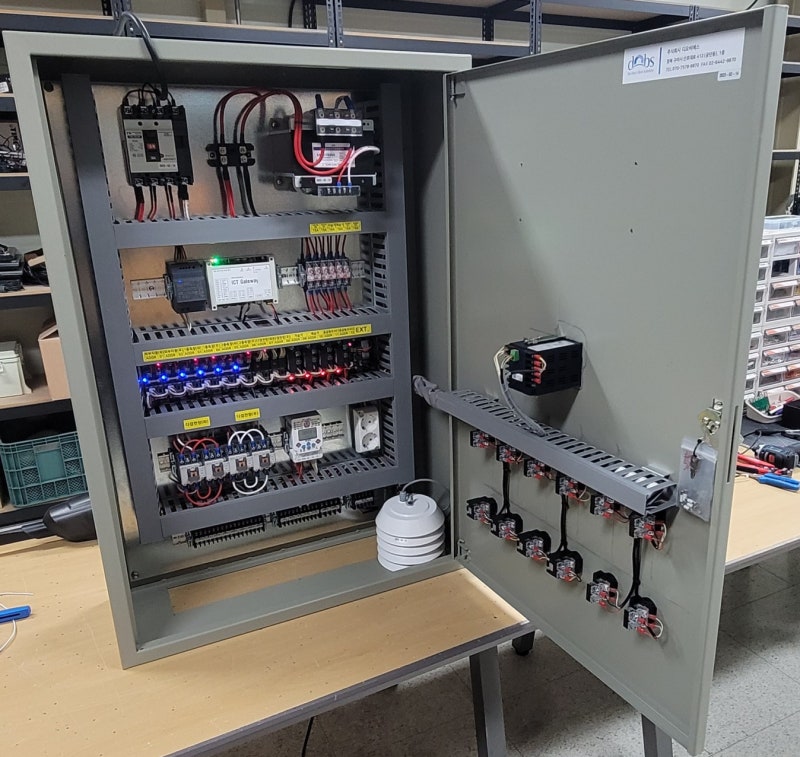

컨트롤박스 구성

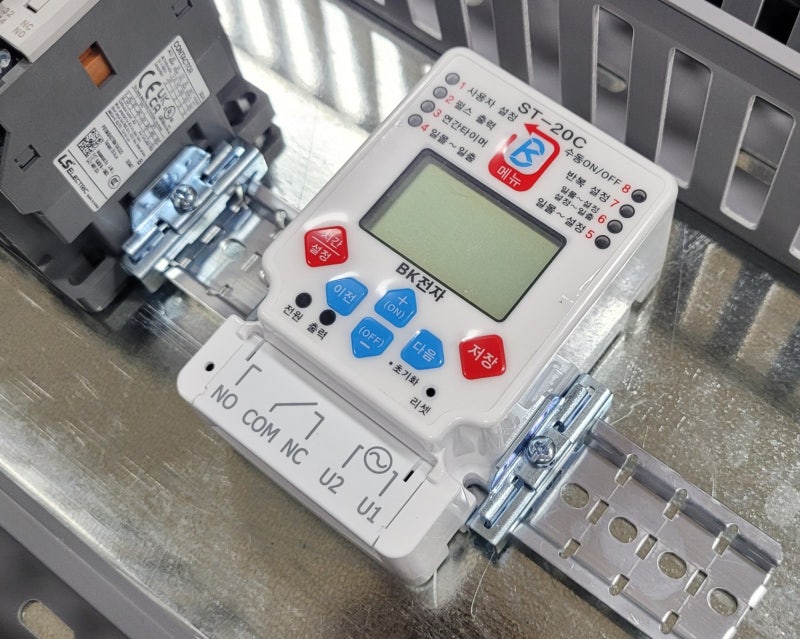

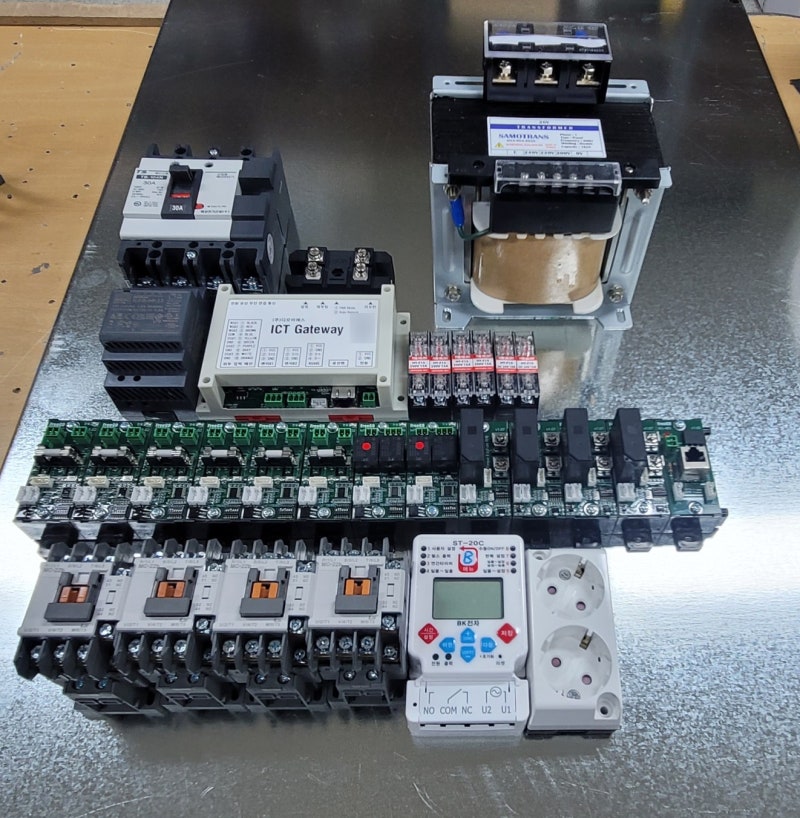

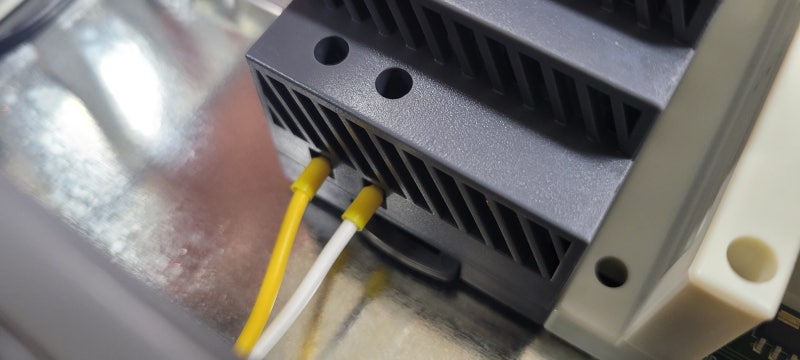

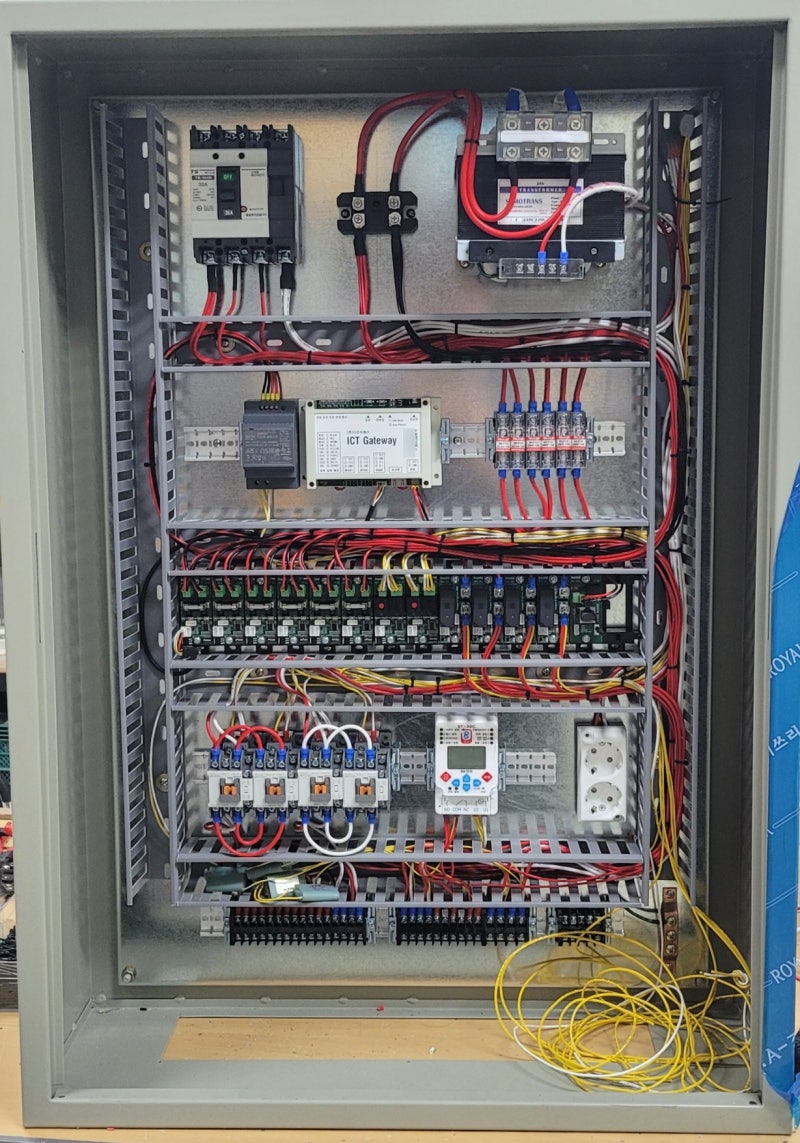

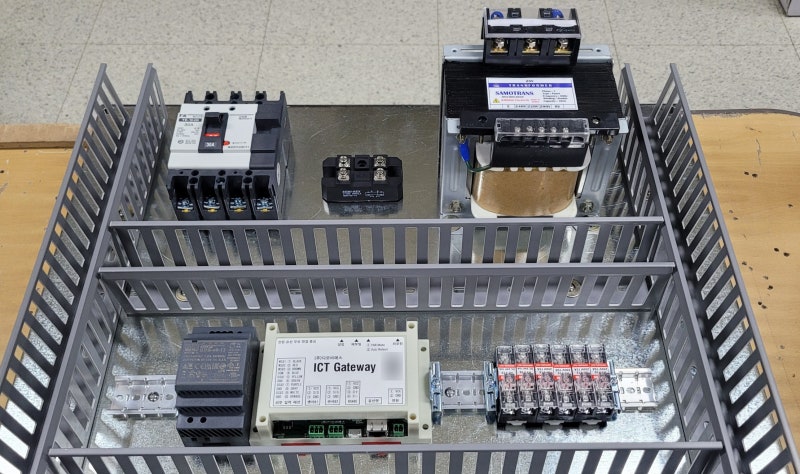

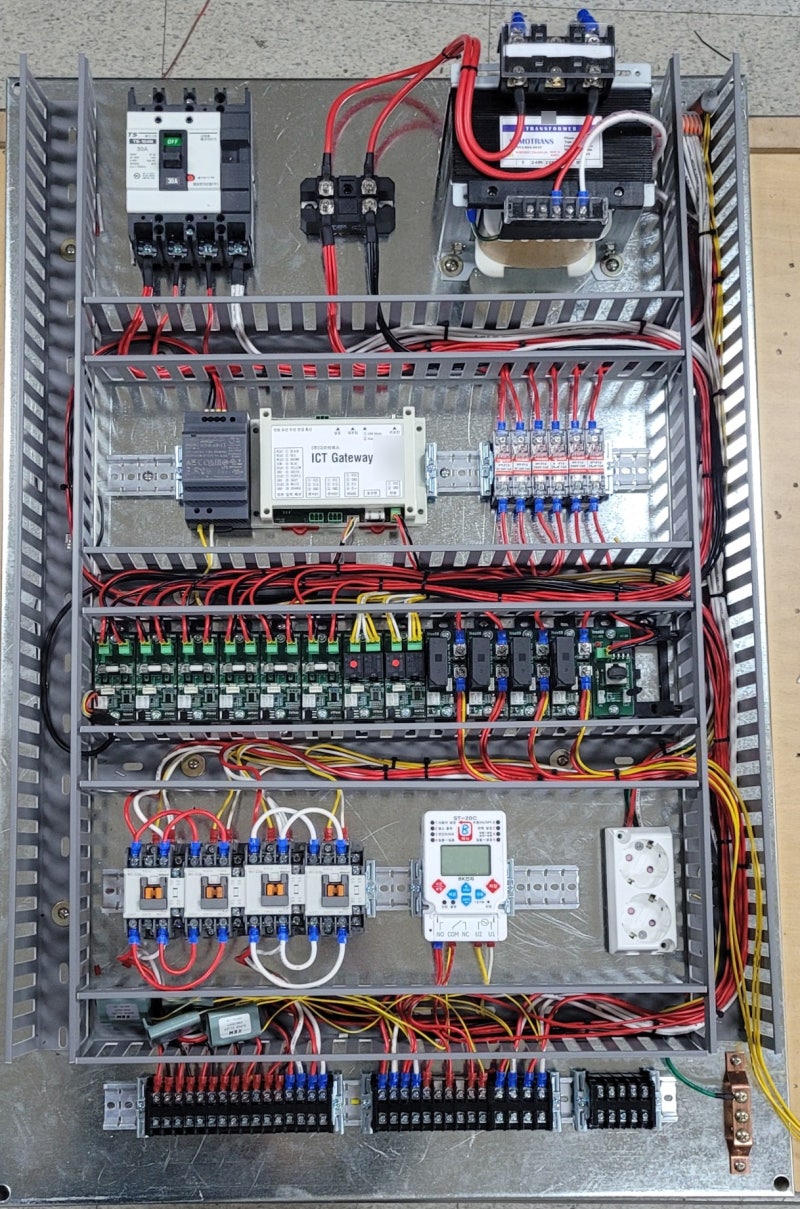

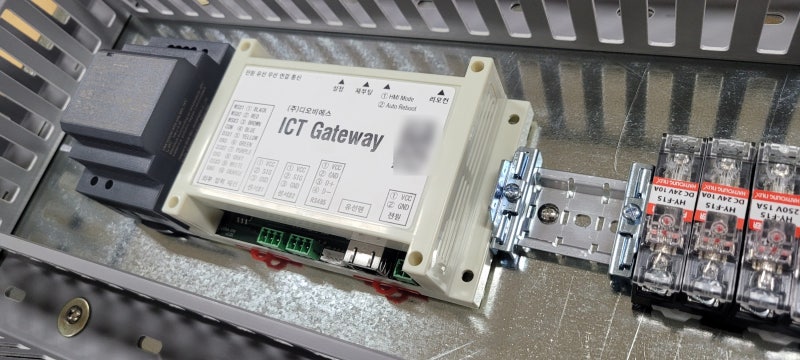

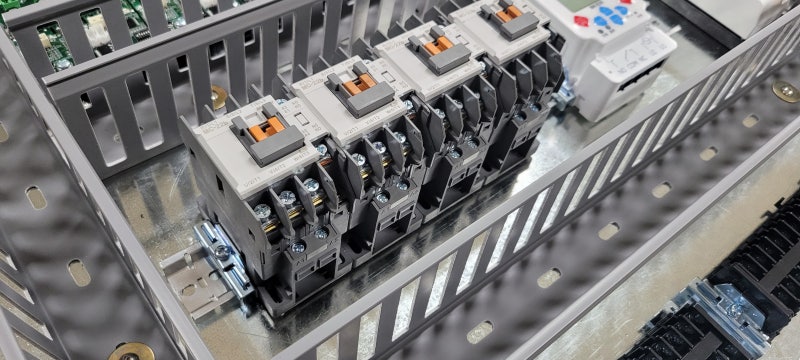

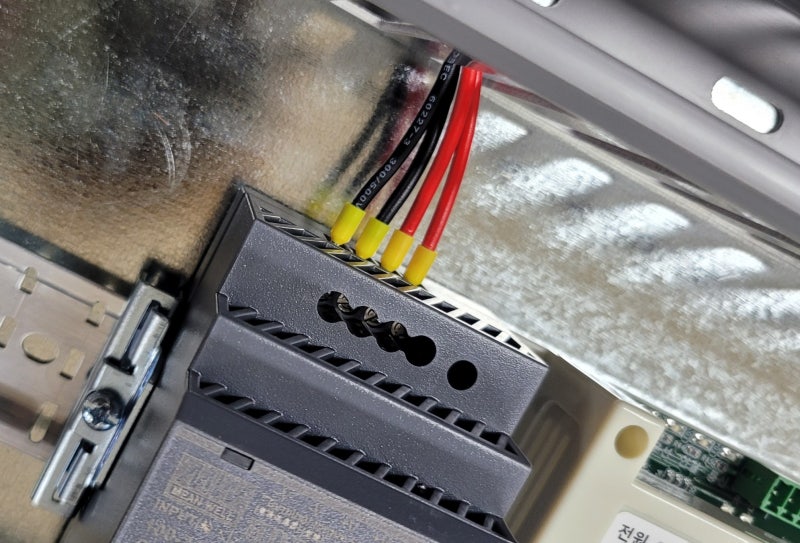

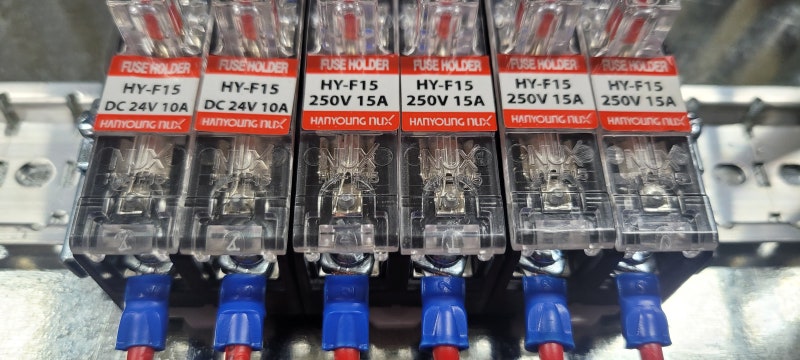

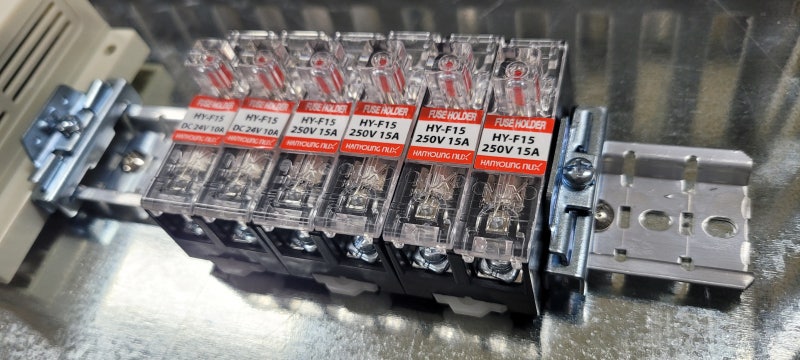

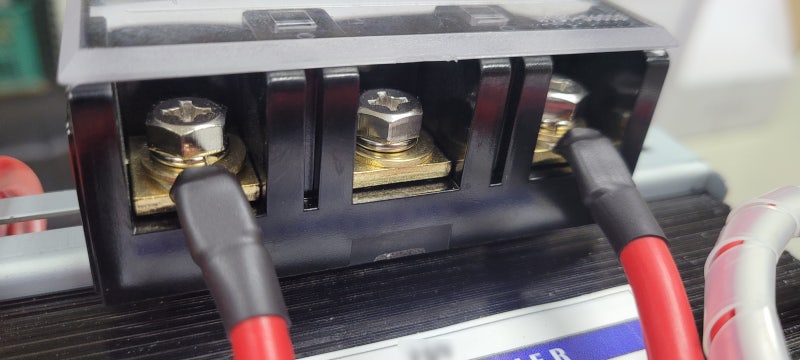

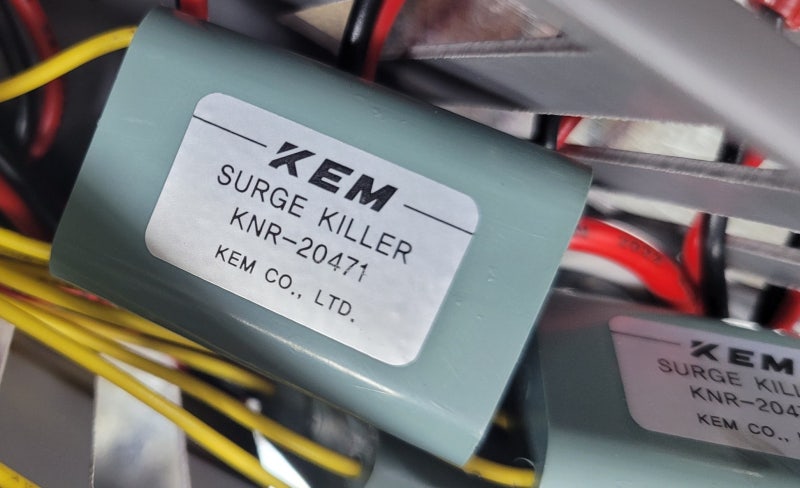

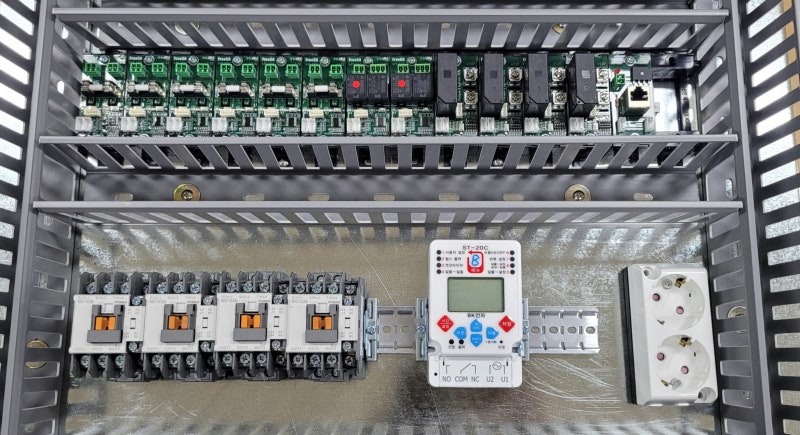

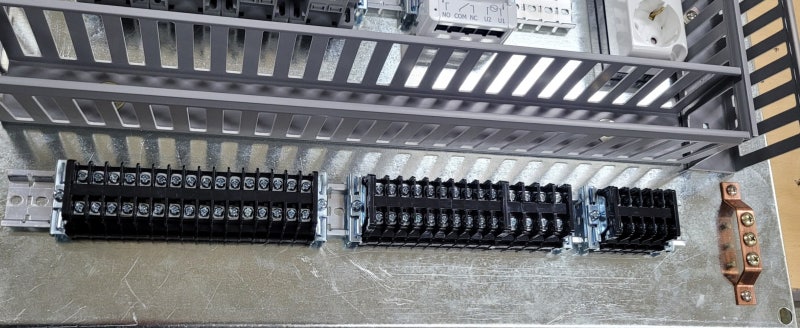

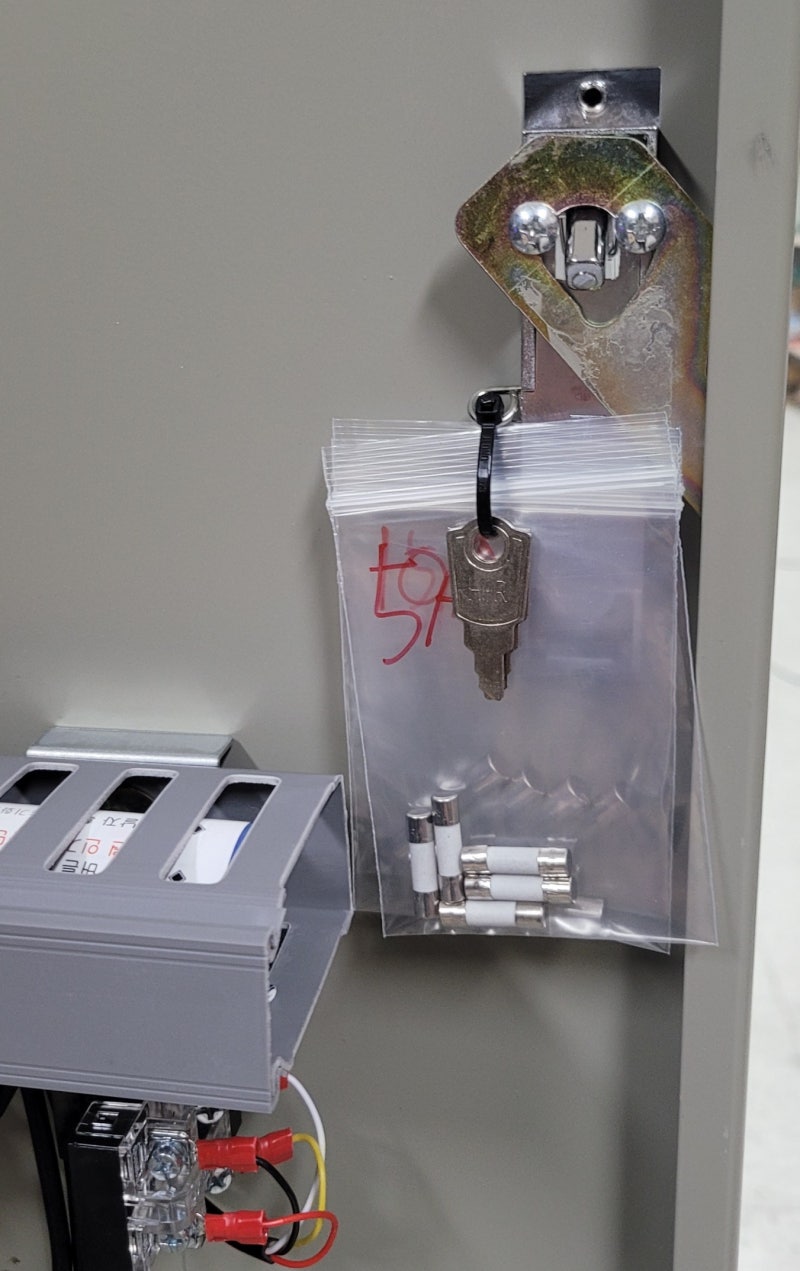

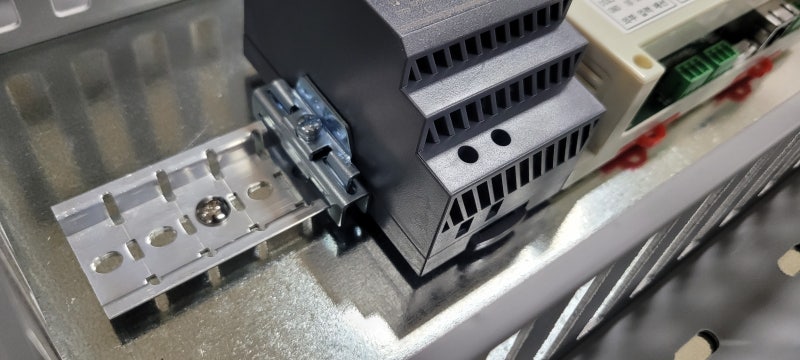

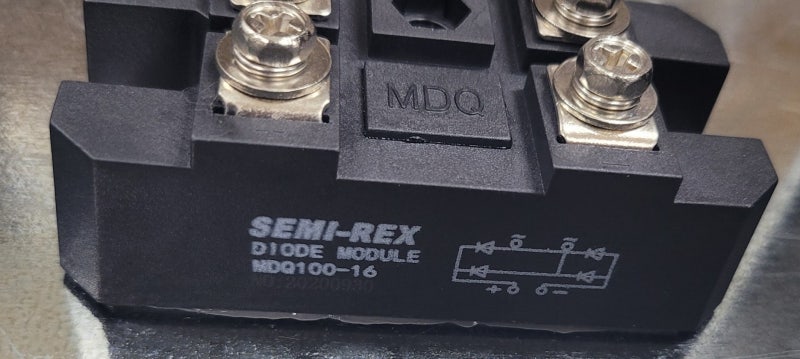

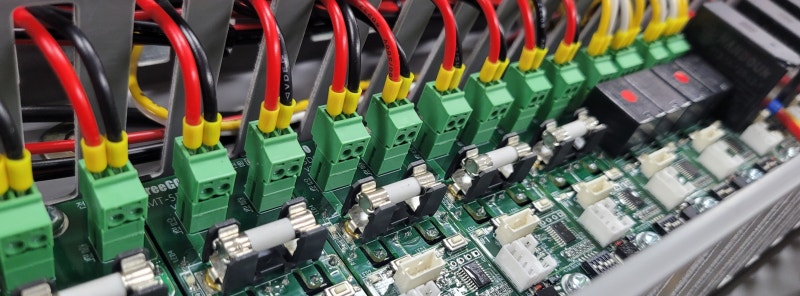

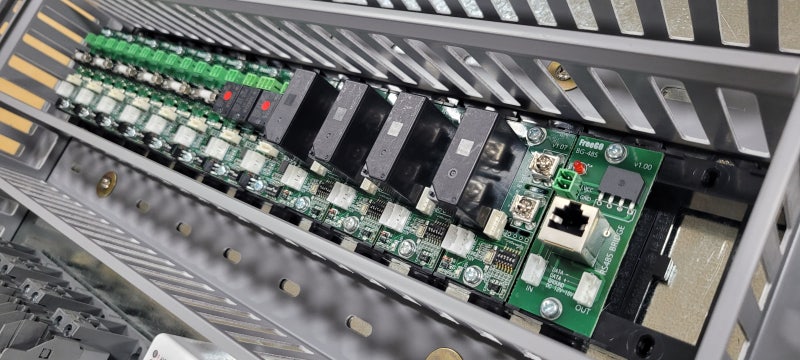

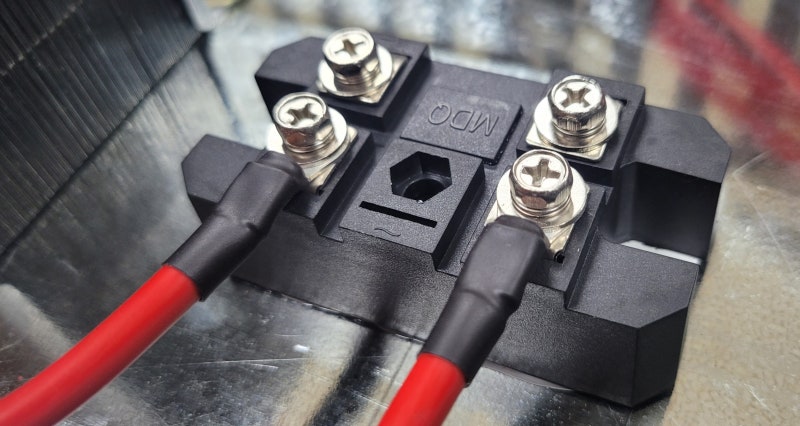

차단기, 브리지 다이오드, 트랜스, SMPS, ICT 게이트웨이, 퓨즈홀더, 비닐 개폐기 구동기 노드, 다겹 개폐기 구동기 노드, 가습기·제습기 제어 노드, 고전류용 MC, 콤프레셔 반복 운전용 디지털 타이머와 편의용 콘센트를 구성했습니다.

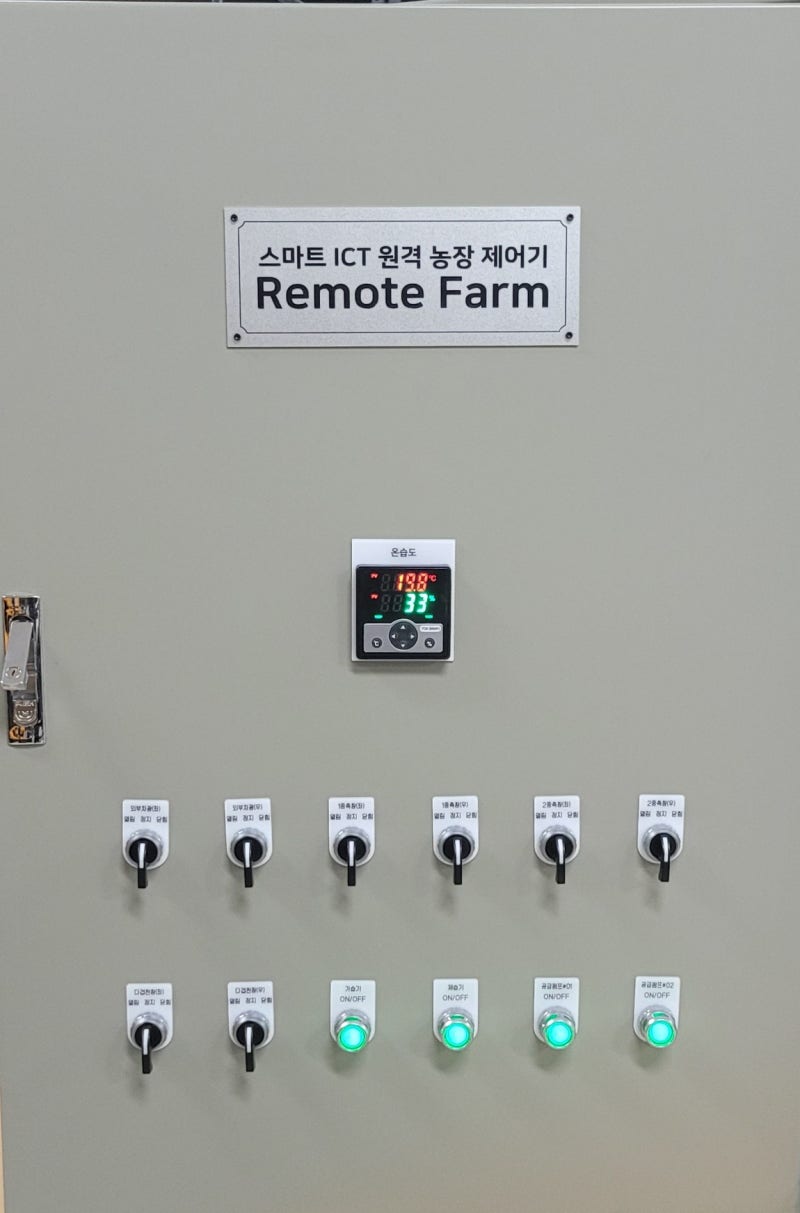

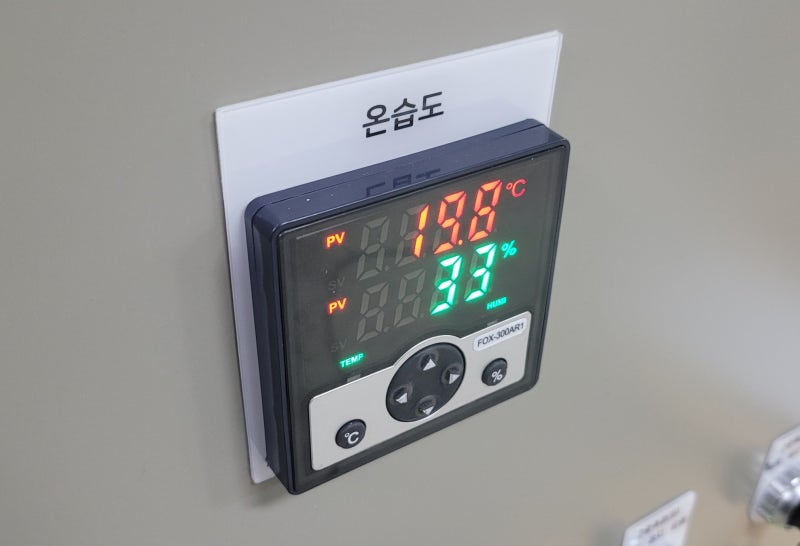

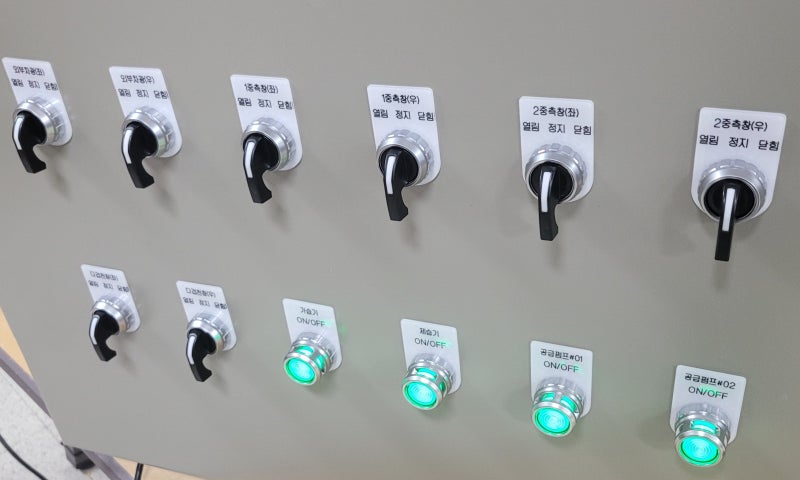

제어반 전면에는 온습도 조절기와 수동 조작 스위치를 배치했습니다. 온도 설정값에 따라 비닐하우스 창을 자동으로 열고 닫으며, 습도 설정값에 따라 가습기와 제습기를 제어하도록 제작했습니다.
원격제어와 센서 데이터
스마트폰에서 장비 상태를 확인하고 원격으로 제어할 수 있습니다. 온습도 센서 데이터는 화면에서 확인하고 내려받아 작물 재배 주기 자료로 활용할 수 있도록 구성했습니다.
출고 전 시험
전원, 인터넷 연결과 센서 입력을 확인하고 수동 동작을 수십 회 시험했습니다. 원격 연결 상태는 하루 이상 점검한 뒤 출고 준비를 마쳤습니다.
