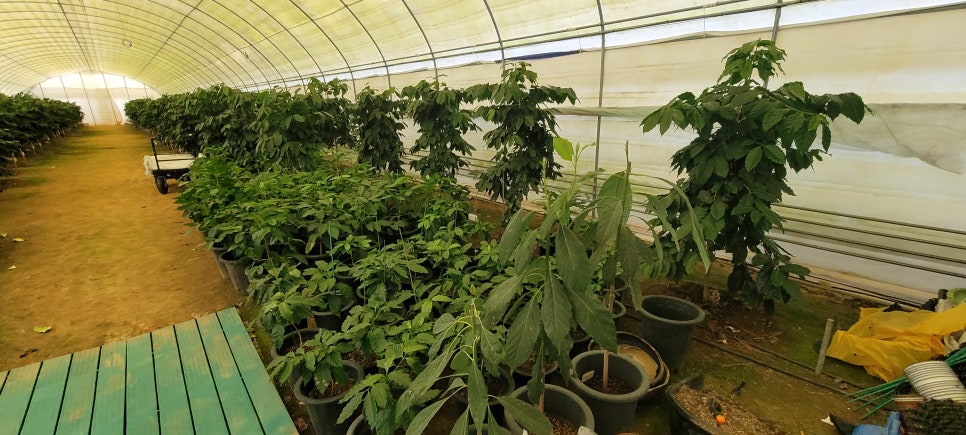

광주광역시 북구 충효동 무등산 자락의 커피 농장에 자동 개폐 장치와 다지점 온도 센서를 연결하는 리모트팜 컨트롤박스를 설치했습니다.

개폐기 10채널 구성

24VDC (100W) 개폐기 8채널과 24VDC (200W) 개폐기 2채널, 총 10채널을 농장 구역별로 독립 제어하도록 구성했습니다.

농장 세 곳의 온도 측정

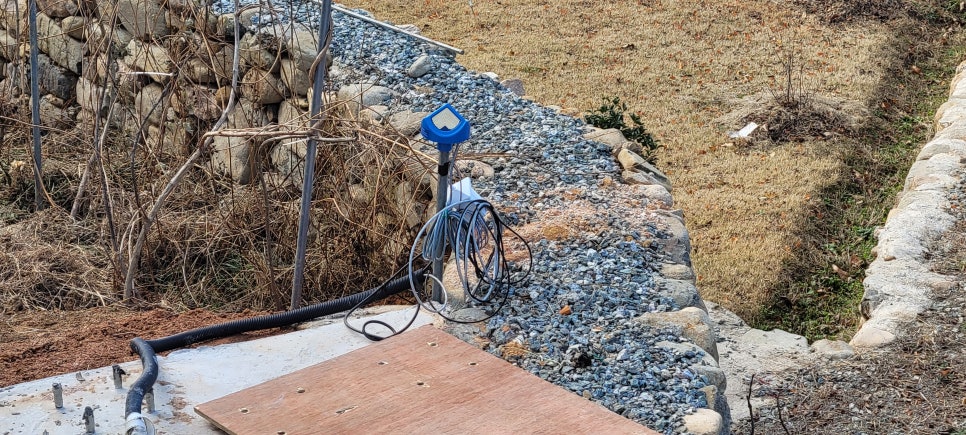

외부 온도 센서, 농장 내부 온도 센서와 작업실 온도 센서를 각각 설치했습니다. 감우 센서도 연결해 강우 감지 정보를 개폐기 제어에 활용하도록 구성했습니다.

⚙️ 설치 및 시공 과정

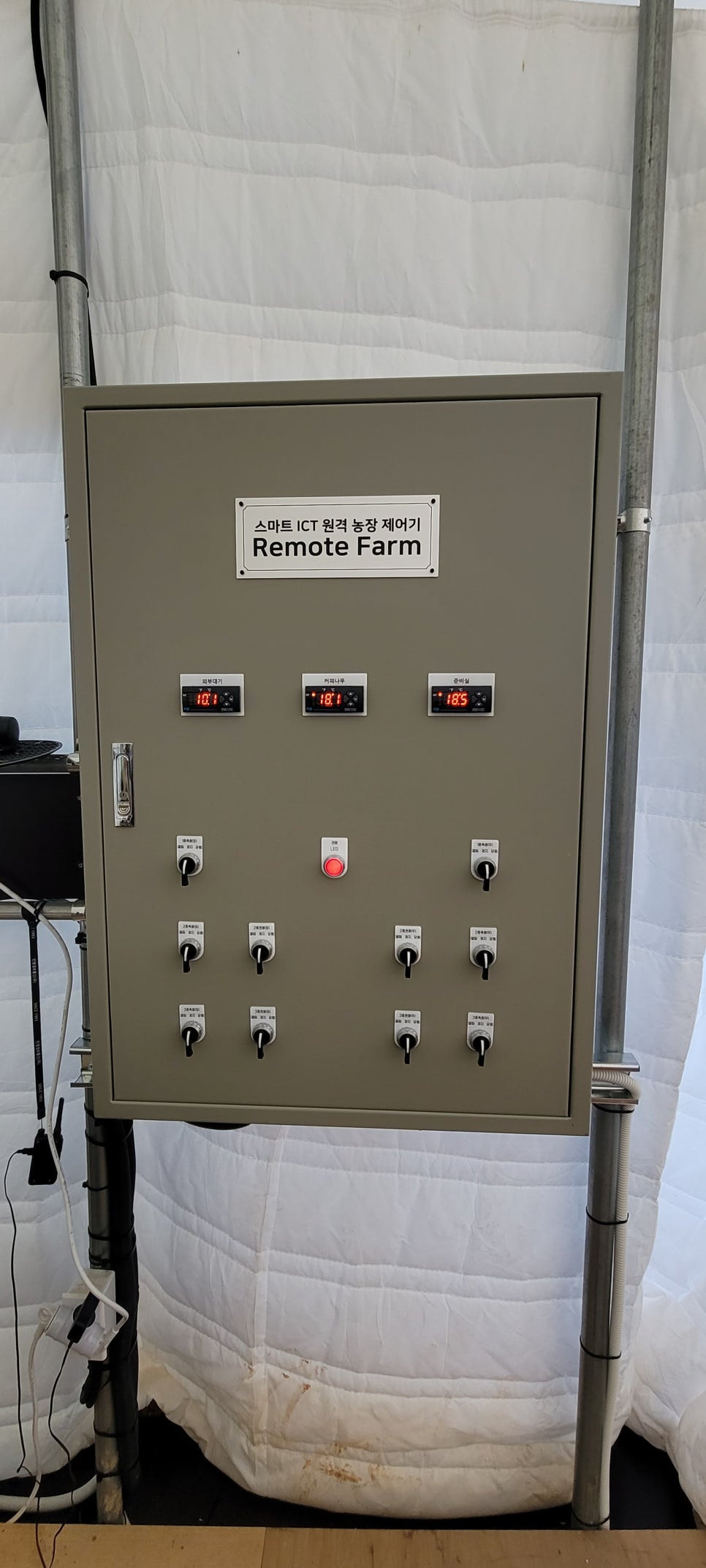

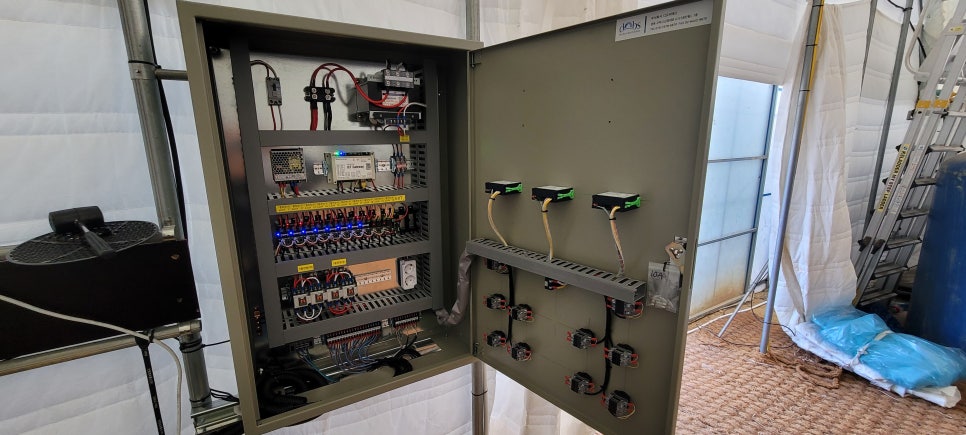

1단계: 컨트롤박스 설치
농장 관리 구역에 리모트팜 컨트롤박스를 설치했습니다.

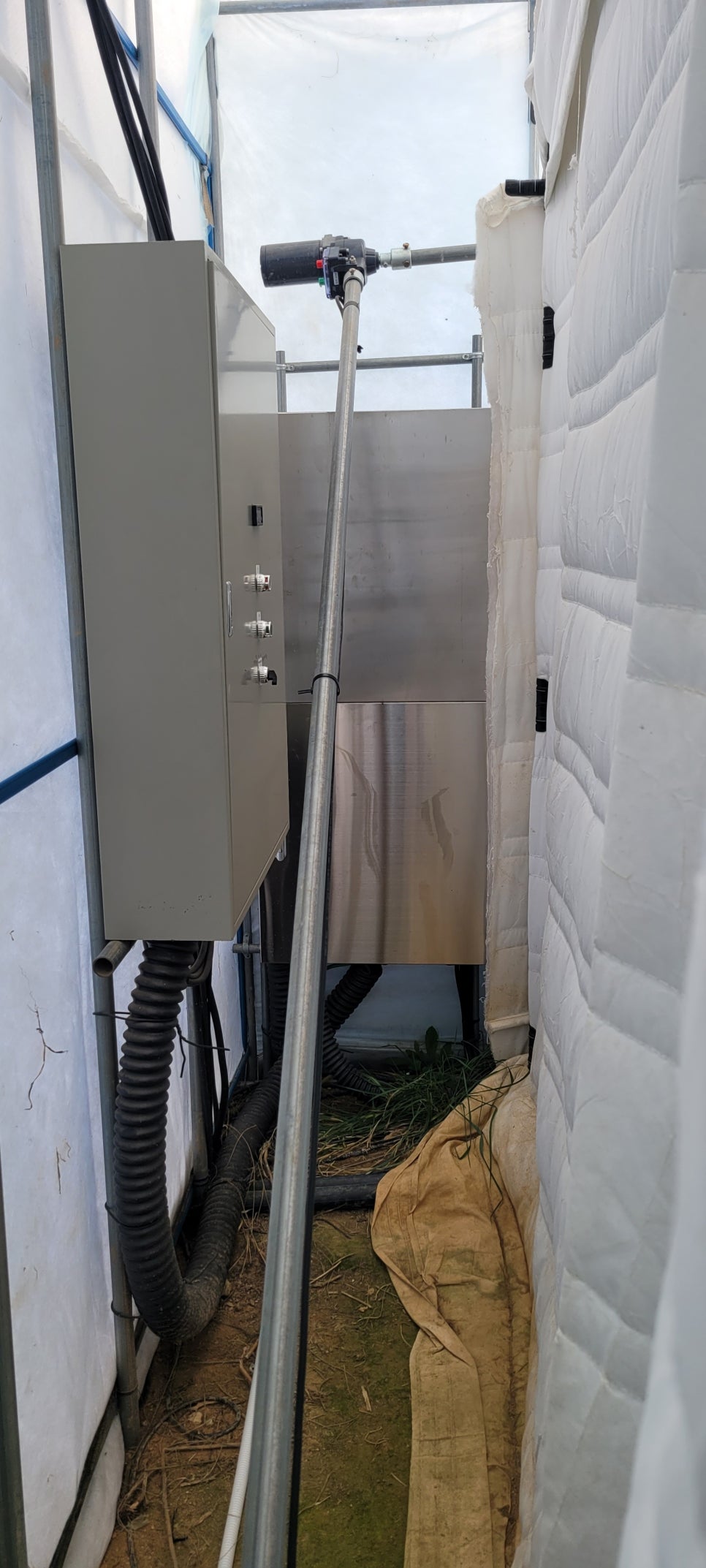

2단계: 개폐기 모터 연결
각 라인에 개폐기 모터를 균형 있게 배치하고 제어 신호를 컨트롤박스에 연결했습니다. 비상 시 사용할 수 있도록 수동 스위치도 병행 설치했습니다.

3단계: 배선 작업
전원선은 차단기를 거쳐 연결하고 과전류에 대비한 퓨즈를 장착했습니다. 통신 케이블은 CAT5E를 사용했습니다.

4단계: 리모트팜 앱 연동

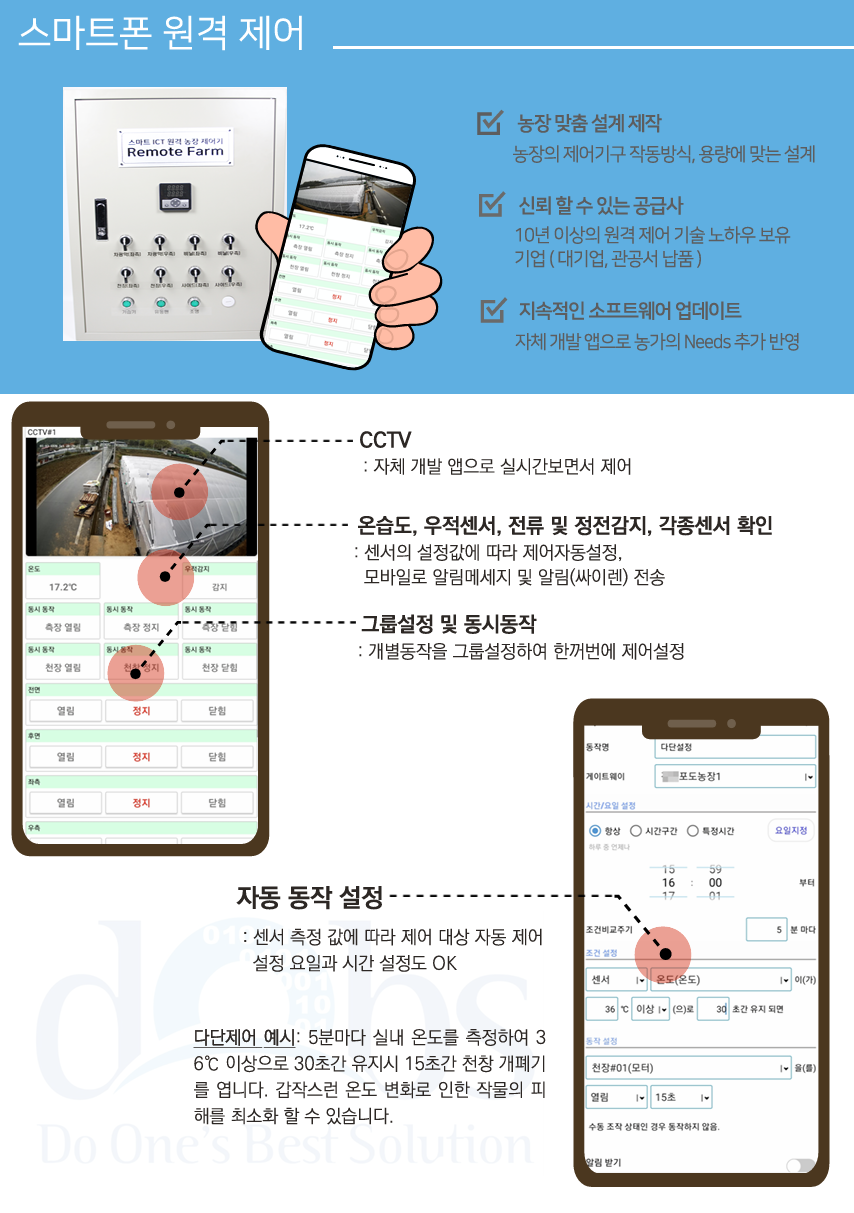

현장에서 서버와 컨트롤박스를 연결하고 스마트폰 앱 및 관리자 계정을 등록한 뒤 사용법을 안내했습니다.

5단계: 최종 테스트 및 교육
전 구간 개폐 동작, 센서 입력과 원격 상태 확인을 마친 뒤 현장 사용 방법을 설명했습니다.
