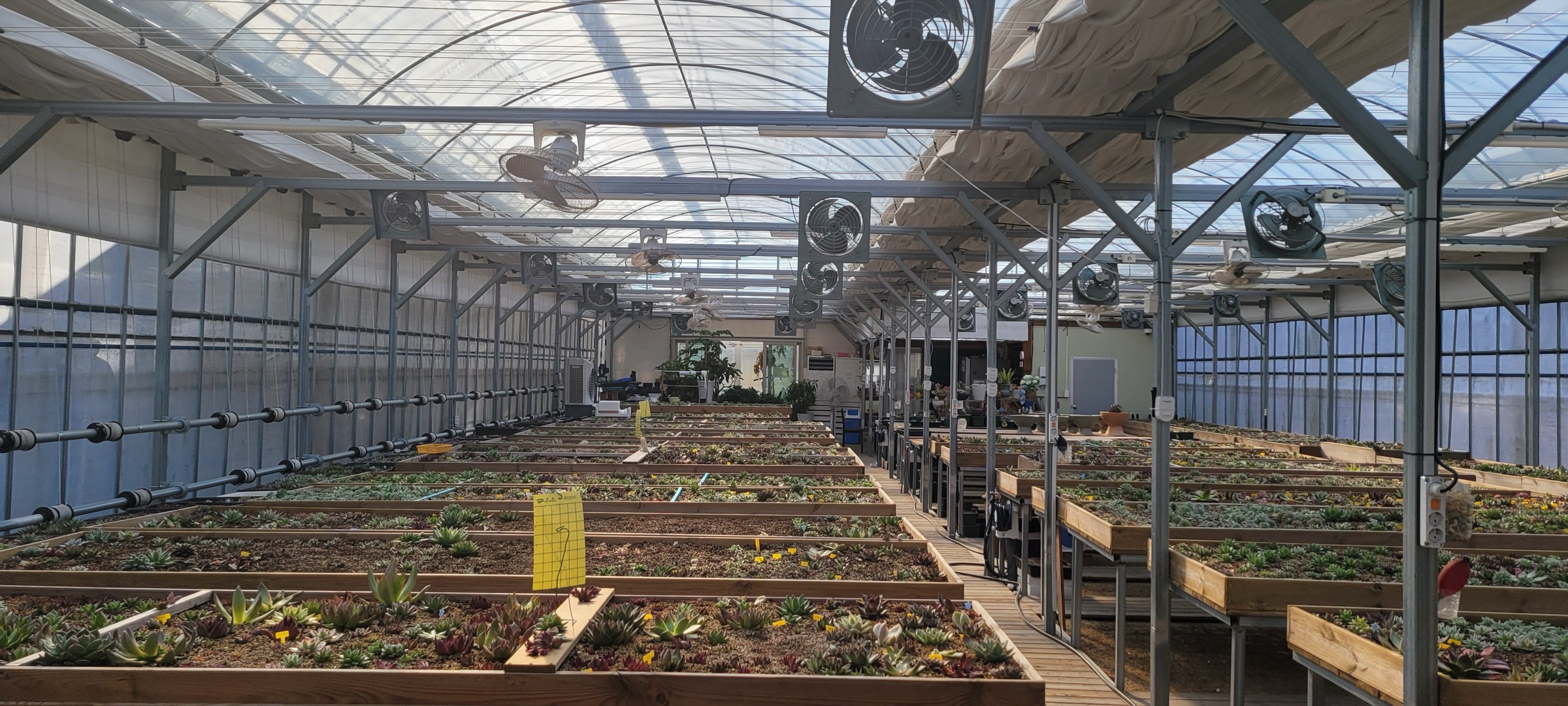

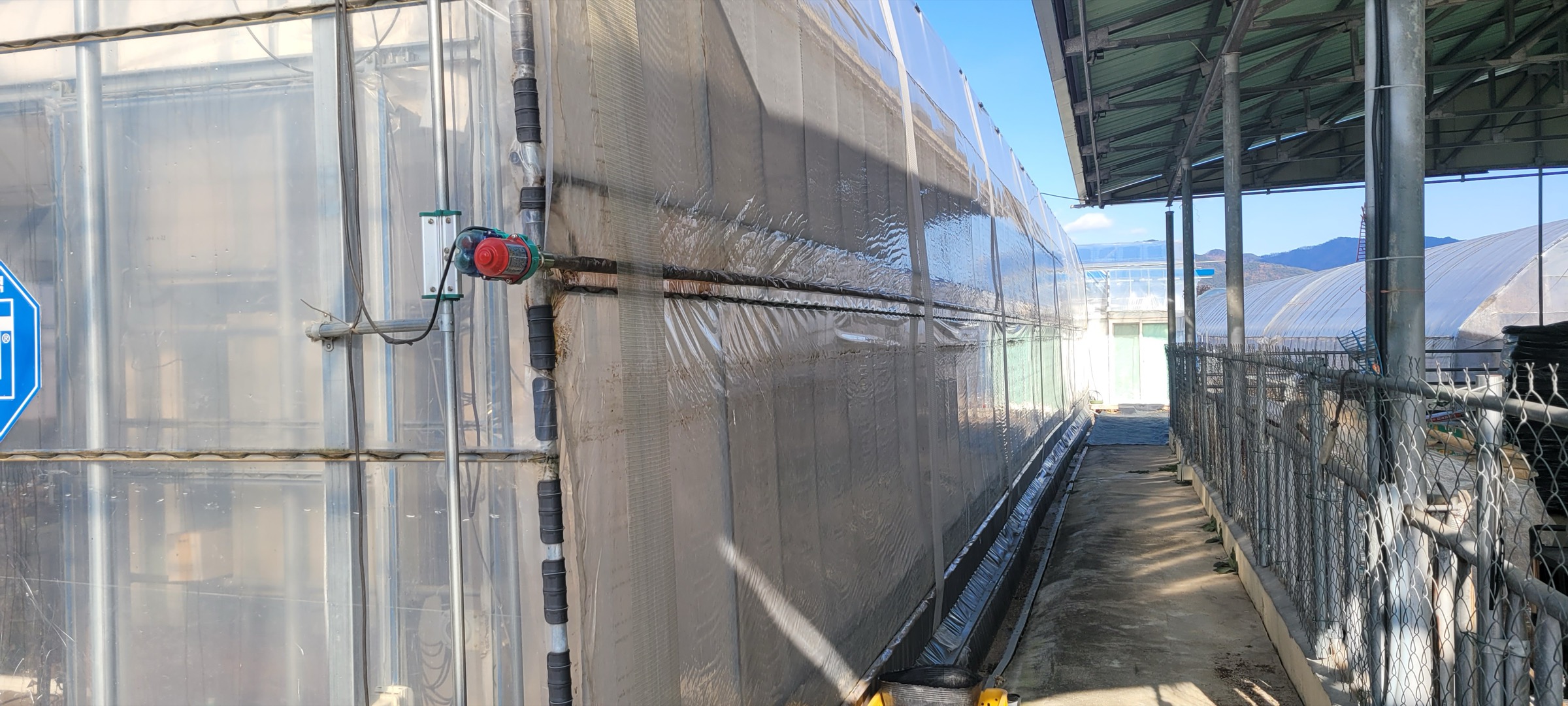

경상북도 구미의 다육이 재배시설에 기존 하우스 제어반을 활용해 리모트팜 원격제어를 연결한 사례입니다. 농장명과 상세 주소는 공개하지 않습니다.
23채널 제어 구성

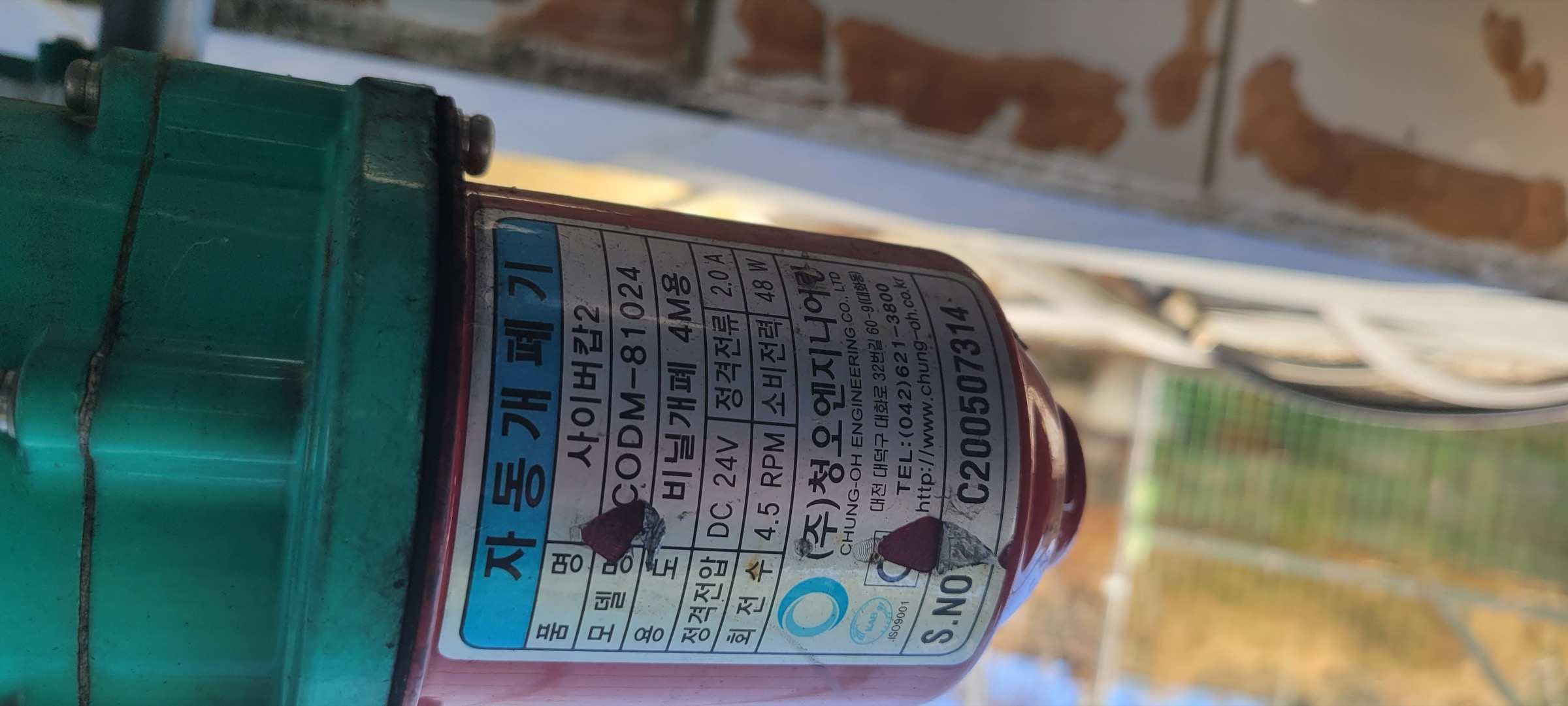

DC 24V 50W 이하 비닐 개폐기 17채널, 단상 3마력 수평커튼 상·하 2채널, 순환팬 전원 1채널과 LG WHISEN 냉난방기 IR 제어 3채널로 구성했습니다.
기존 제어반 연동

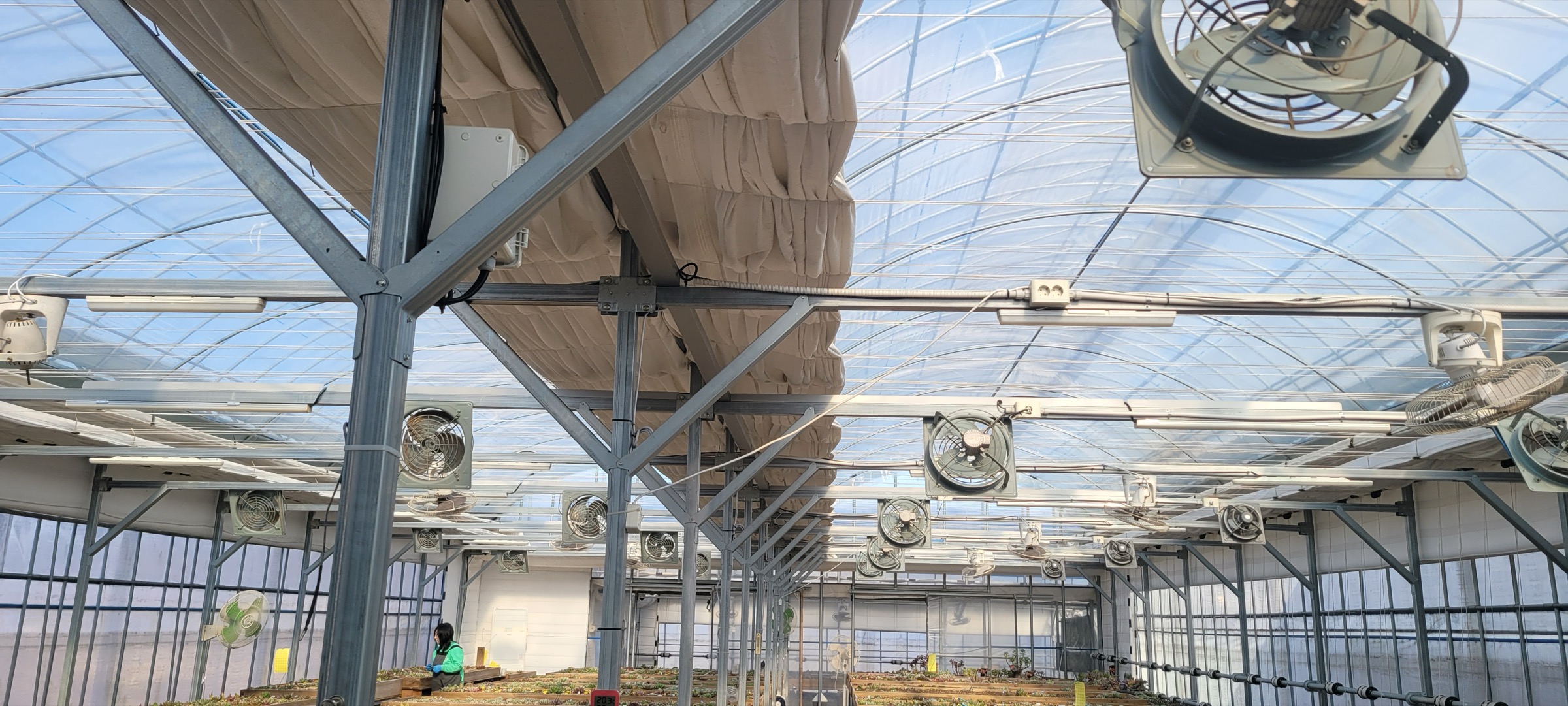

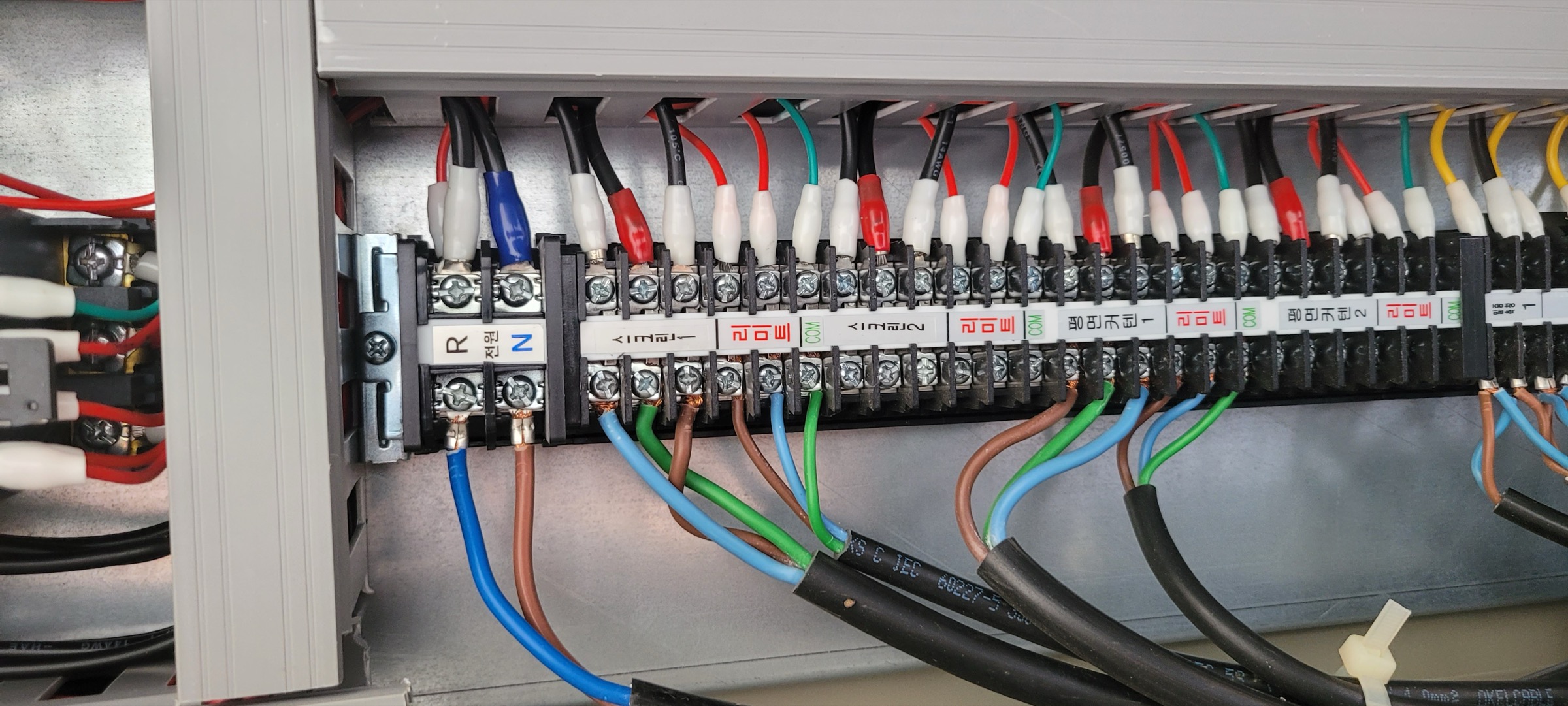

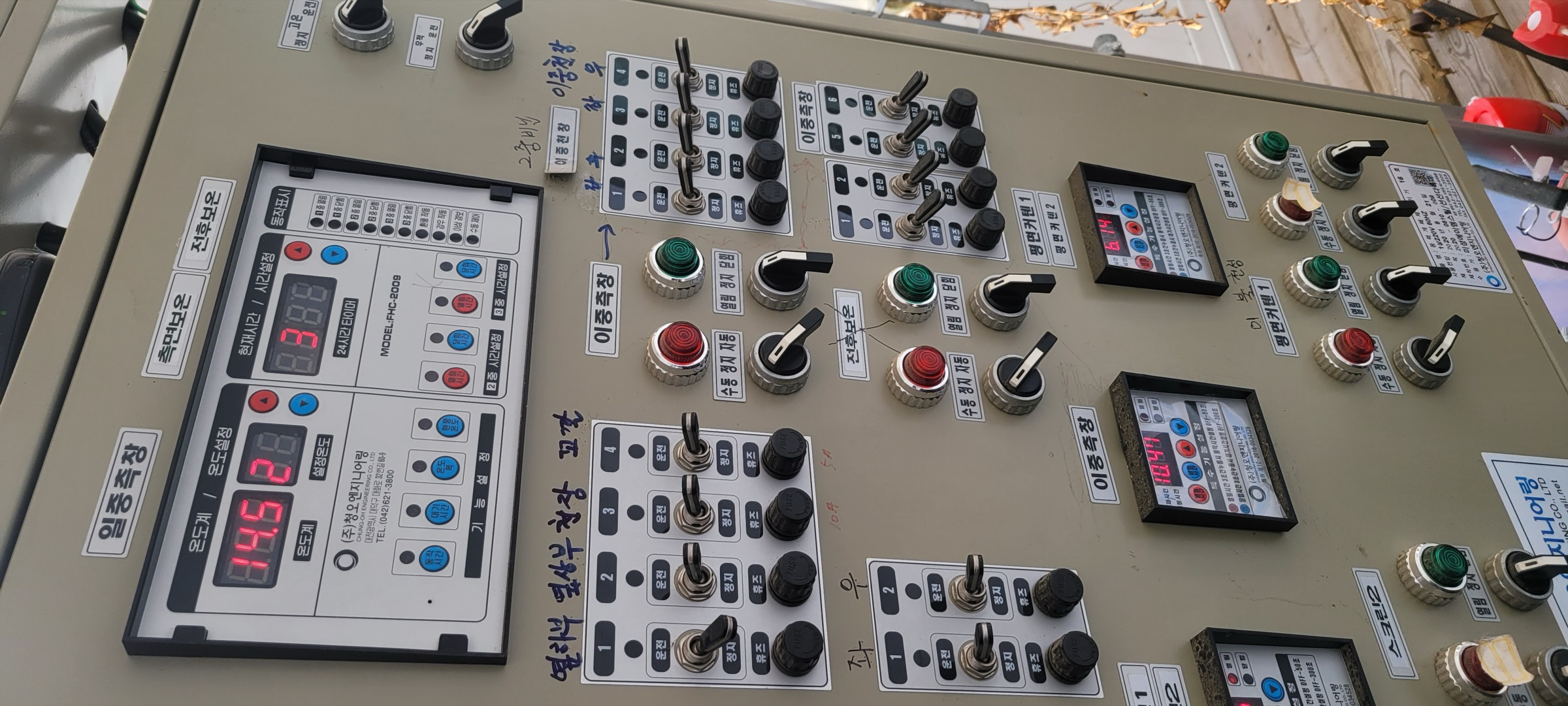

기존 수동 제어반의 스크린, 평면커튼, 이중·일중 측창과 순환팬 배선을 확인하고 단자대와 브리지 모듈을 이용해 리모트팜 제어부를 연결했습니다. 기존 현장 스위치 조작과 원격제어를 함께 사용할 수 있도록 구성했습니다.
모터와 전원 보호

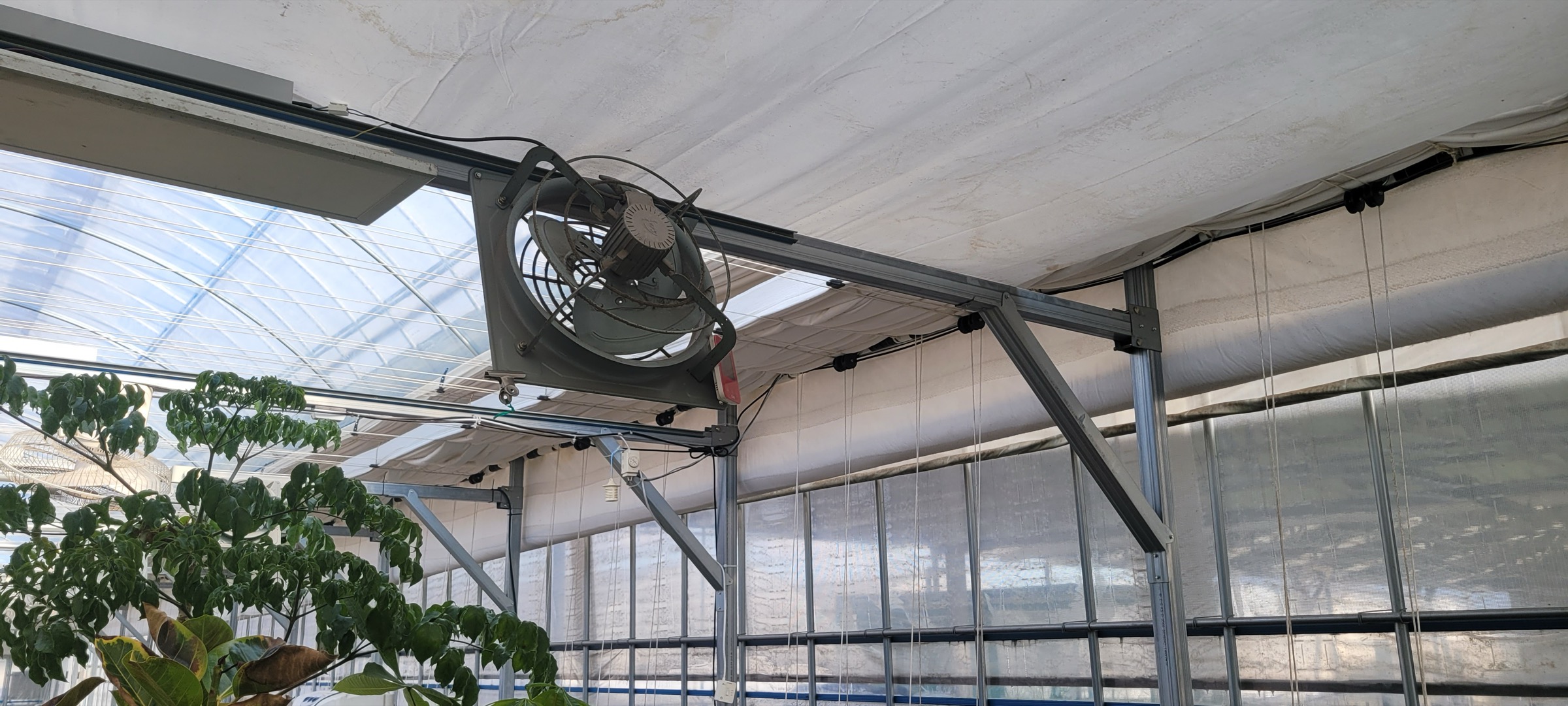

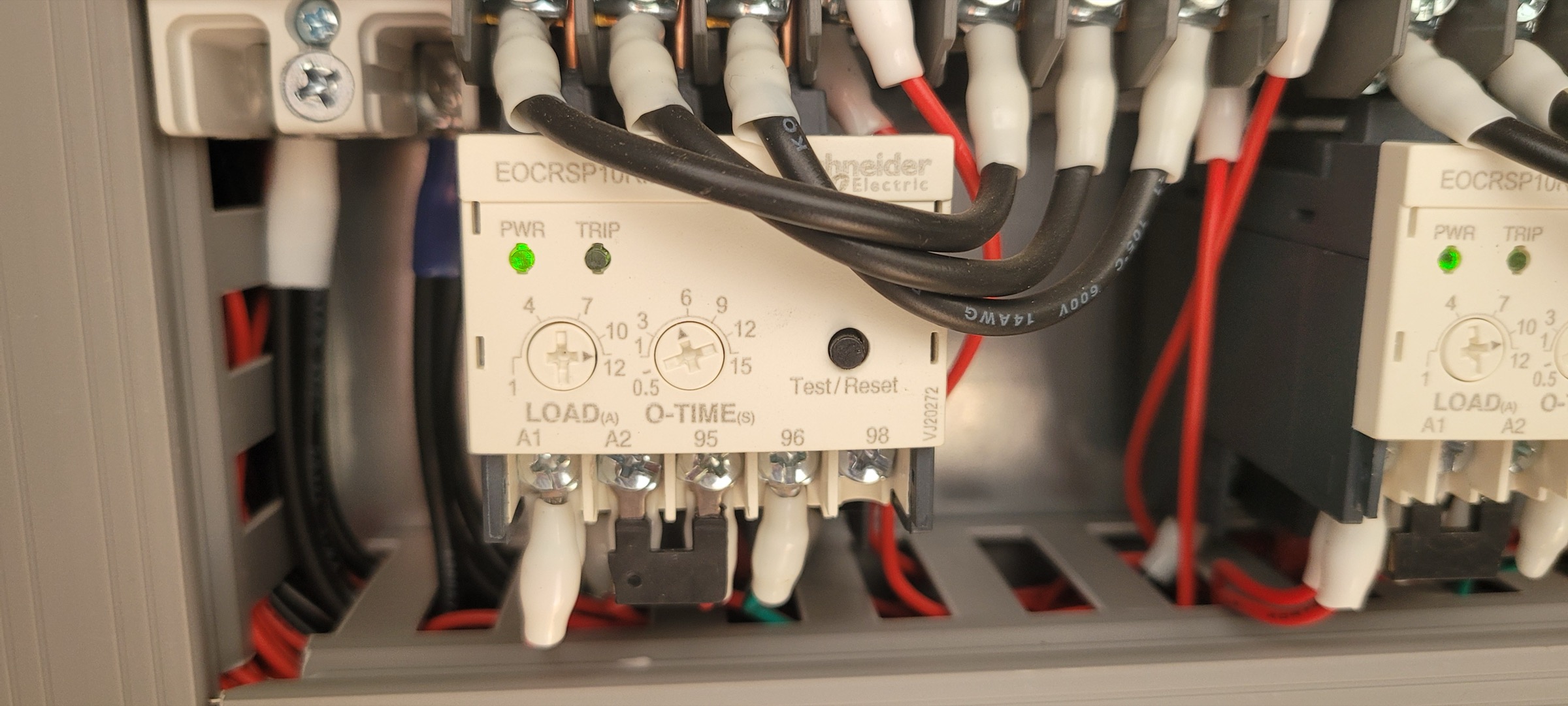

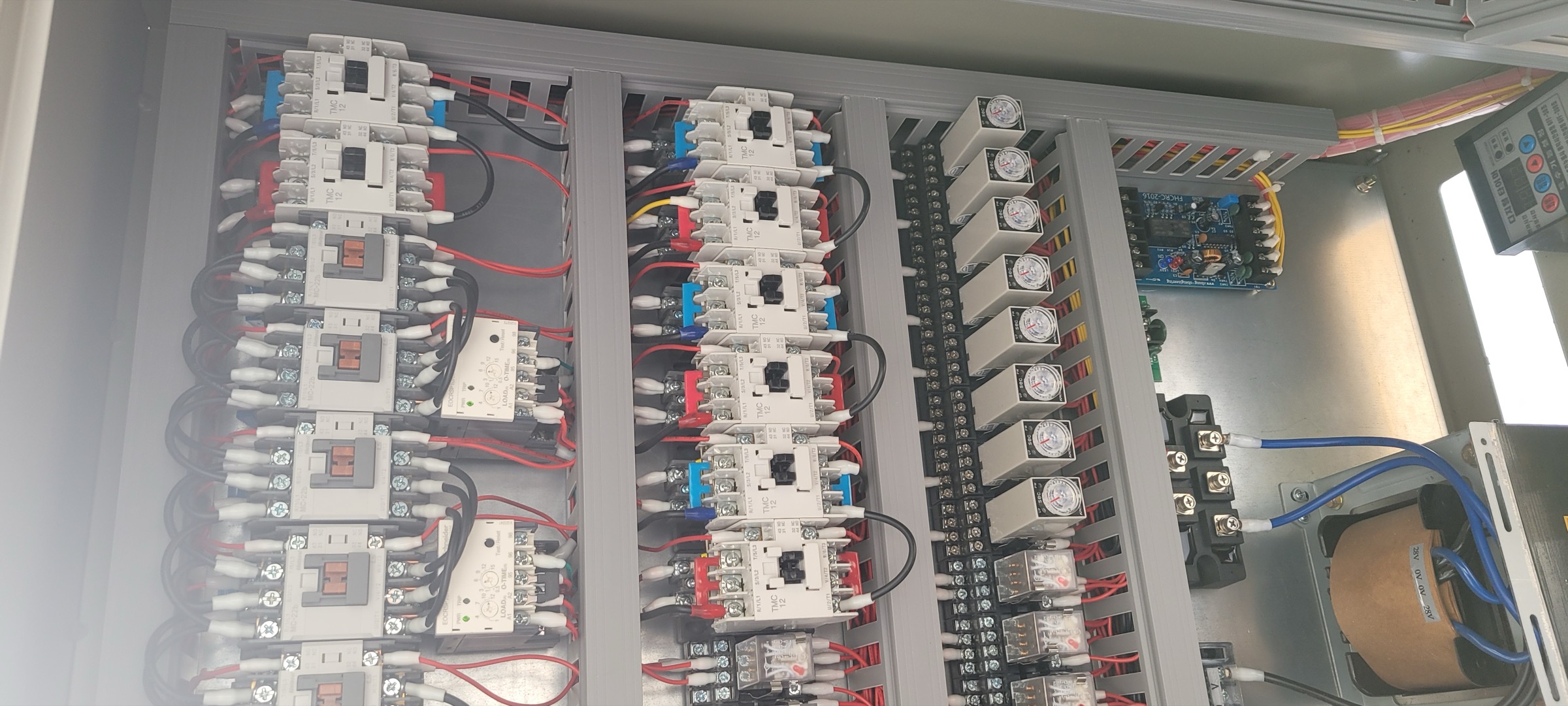

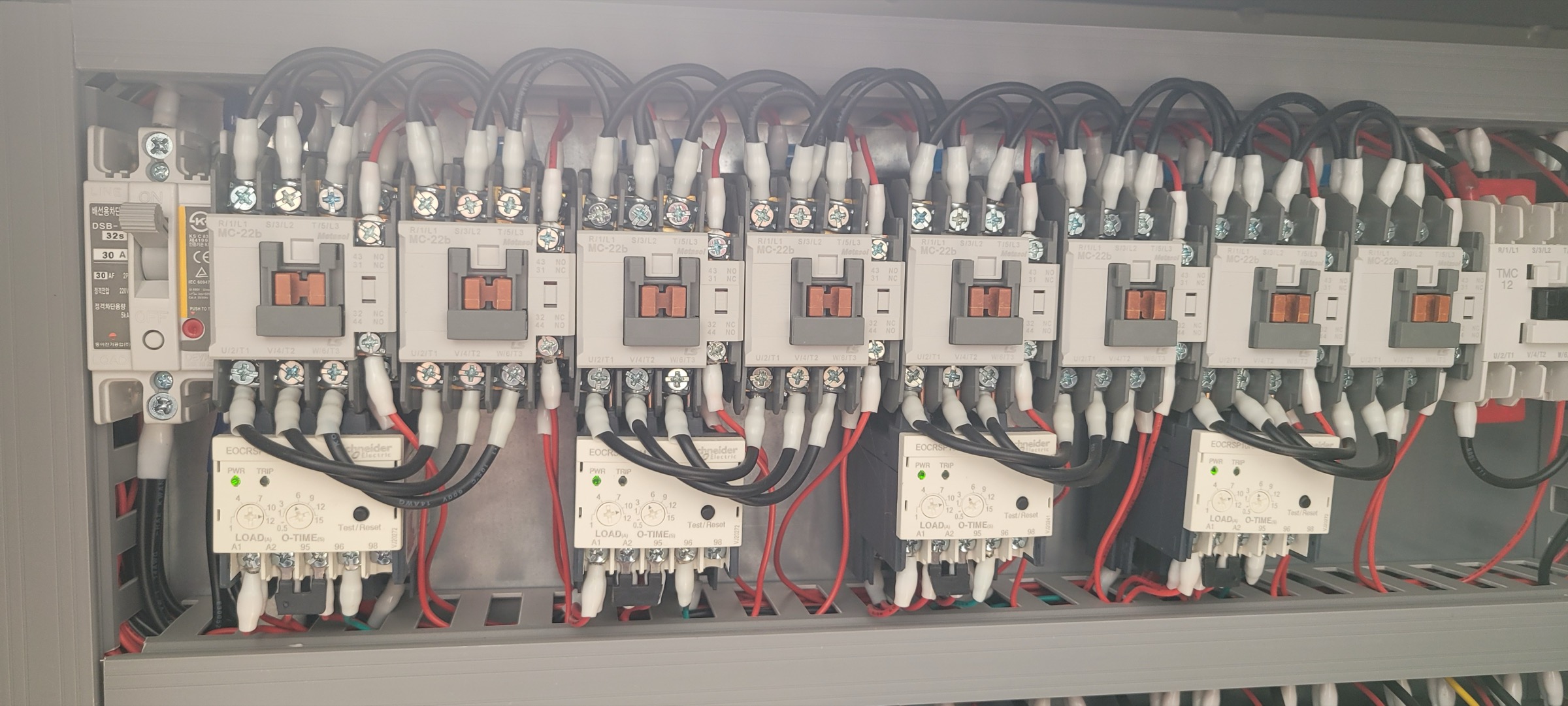

개폐기는 MT-8DC 모듈로 제어하고, 단상 3마력 수평커튼에는 MT-5AC 모듈과 전자접촉기, 서지릴레이, 전자식 모터보호기를 적용했습니다. 순환팬 전원에는 RM-30L 모듈과 서지릴레이를 연결했습니다.
환경센서와 냉난방기

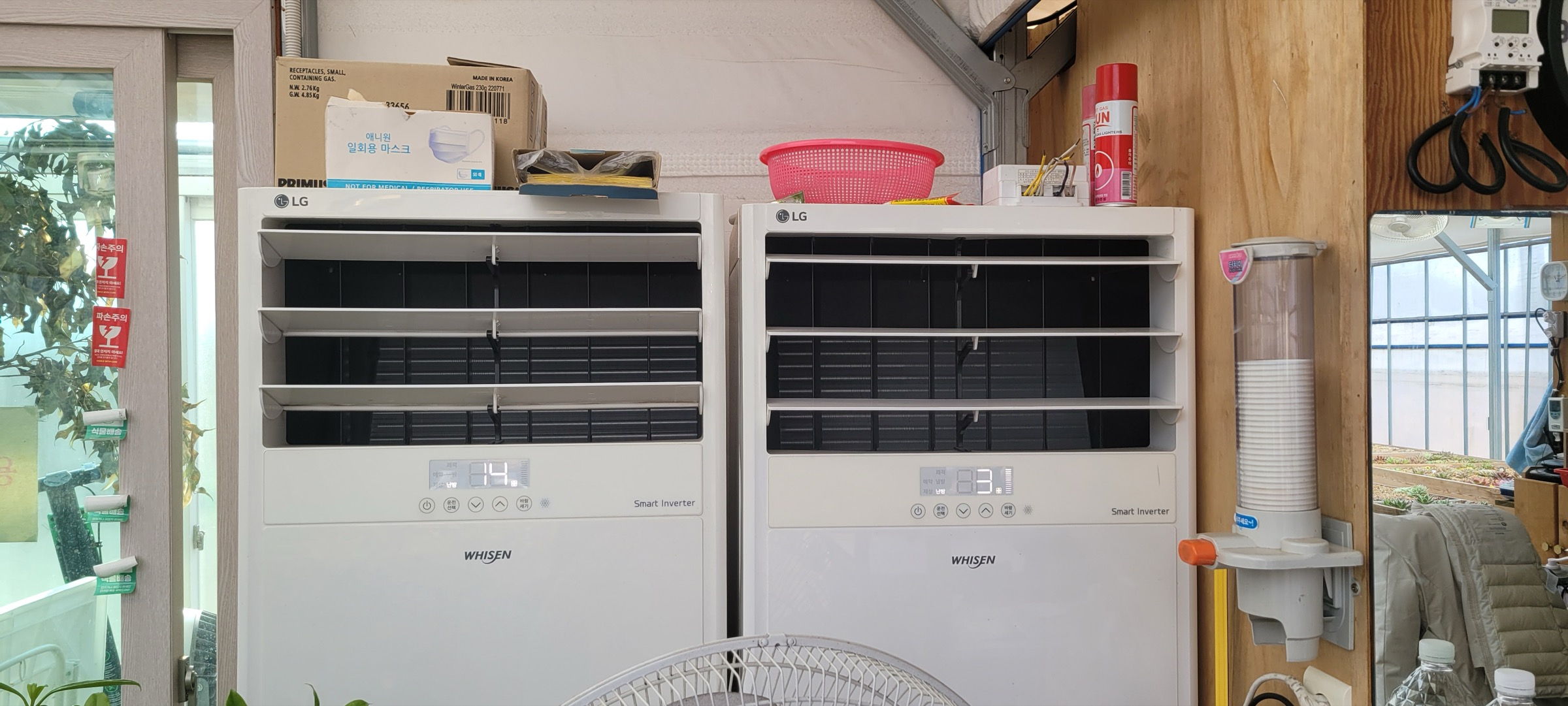

표시형 온도센서와 감우센서를 연결해 현장 상태를 확인하도록 구성했습니다. 냉난방기 3대는 IR 송신 모듈과 연장 케이블을 이용해 원격으로 제어합니다.
전원과 통신
IoT 게이트웨이 1대와 DC 12V 60W SMPS, DC 24V 모터용 1,000VA 전원공급장치를 구성하고 현장 인터넷에 연결했습니다.
